ПД100И модель 141 датчик давления для вязких, загрязнённых сред
ПД100И модель 141 датчик давления для вязких, загрязнённых сред
Количество:
Выбрать модификацию
Заказать звонок
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Датчики ПД100 модели 141 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п.
Краткие характеристики:
Производитель:
Овен
Среда измерения
Сильнозагрязнённые, высоковязкие, коксующиеся жидкости, суспензии и растворы.
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 4,0 МПа.
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
Технические характеристики
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
|
Основная приведенная погрешность |
0,5; 1,0% ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | ПД100 – 2 года, ПД100И – 4 / 5 лет |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
|
Штуцер для подключения |
M24×1,5 «открытый сенсор» |
| Тип электрического соединителя | EN175301-803 форма А |
|
Габаритный размер (по высоте) |
не более 115 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Схемы подключения и габаритные размеры
|
|

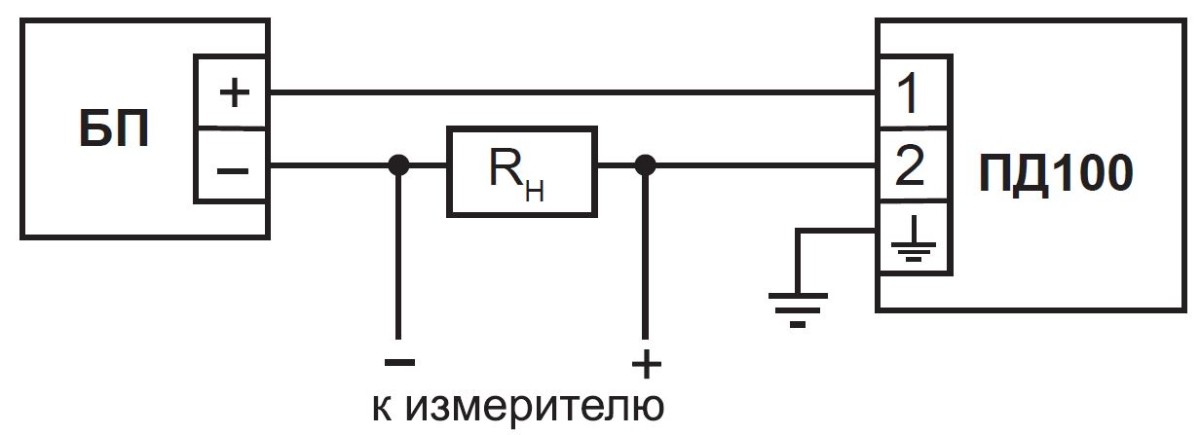

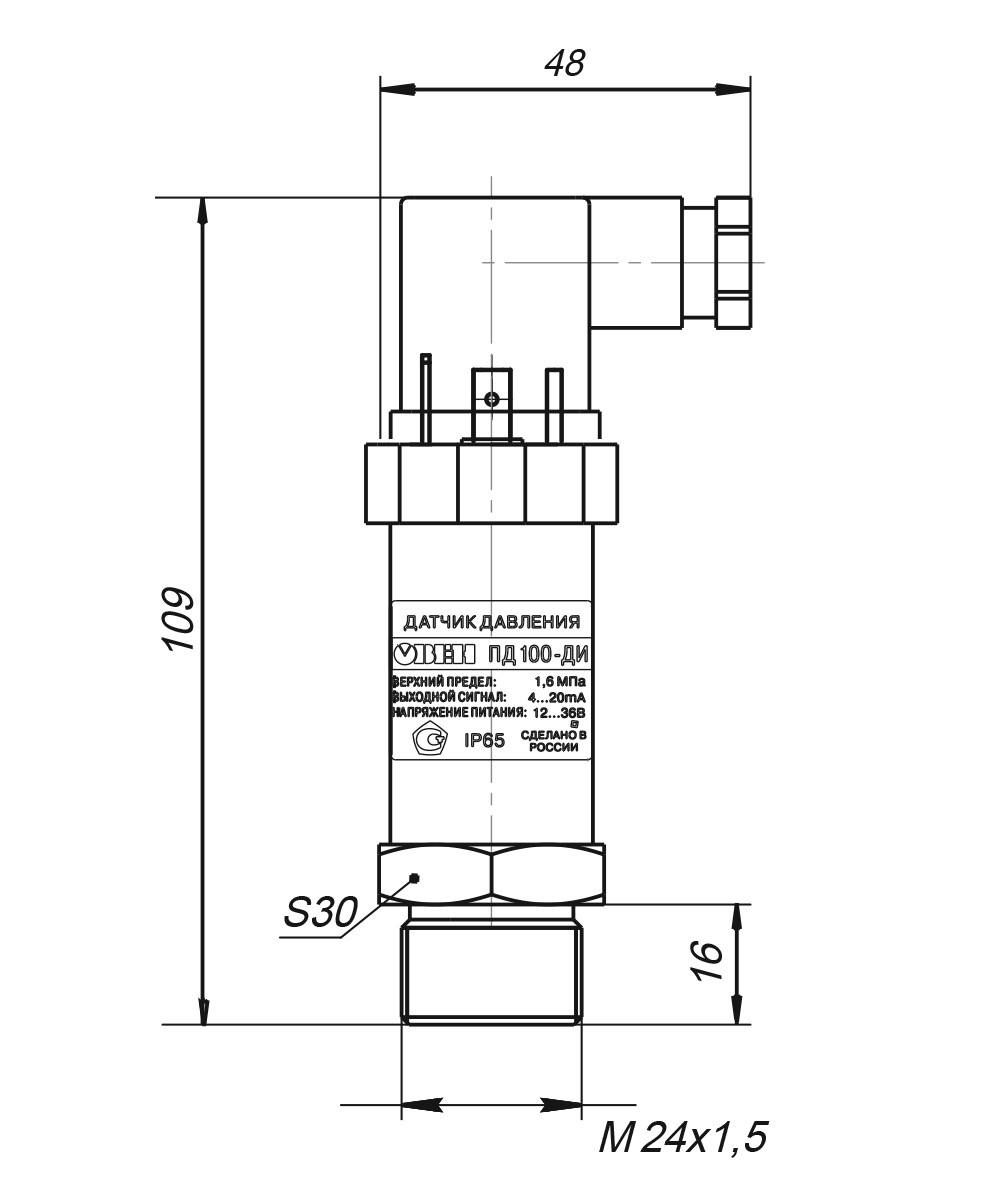

| Схема подключения ПД100 | Габаритные размеры ПД100 модели 141 |
Отгрузка доступна
Инструкция, руководство по эксплуатации ПД100И модель 141 датчик давления для вязких, загрязнённых сред
Гигиенический (пищевой) сертификат на ПД100 и ПД200.zip
zip
827.97 KB
Декларация о соответствии на ПД100И.zip
zip
390.29 KB
Краткая инструкция ПД100И модели 141.pdf
pdf
1.36 MB
Описание типа средства измерений.pdf
pdf
1.00 MB
Руководство по эксплуатации датчика давления ПД100И.pdf
pdf
2.36 MB
Руководство по эксплуатации ПД100И модели 141.pdf
pdf
2.36 MB
Сертификат промышленной безопасности на ПД100.zip
zip
507.22 KB
Сертификат средств измерений ПД100И (МПИ - 5 лет).zip
zip
1.26 MB
Для расчета цены выберите параметр:
Очистить все
выбранное
Верхний предел измерения, МПа
-
0,010,01 МПа
-
0,01250,0125 МПа
-
0,0160,016 МПа
-
0,0250,025 МПа
-
0,030,03 МПа
-
0,040,04 МПа
-
0,050,05 МПа
-
0,060,06 МПа
-
0,080,08 МПа
-
0,10,1 МПа
-
0,150,15 МПа
-
0,160,16 МПа
-
0,250,25 МПа
-
0,30,3 МПа
-
0,40,4 МПа
-
0,50,5 МПа
-
0,60,6 МПа
-
0,90,9 МПа
-
11 МПа
-
1,51,5 МПа
-
1,61,6 МПа
-
2,42,4 МПа
-
2,52,5 МПа
Класс точности
СТАНДАРТНЫЕ МОДИФИКАЦИИ:
ПД100И-ДИ0,6-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ0,4-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ0,04-141-0,25 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ0,04-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ0,16-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ0,1-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ1,6-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
ПД100И-ДИ1,0-141-0,5 - Датчик избыточного давления для вязких, загрязнённых сред
