Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала 4…20 мА и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).

Краткие характеристики:

Производитель:
Овен

Основные характеристики

Точность измерений относительной влажности/температуры: 3,5 %RH / 0,5 °С.
Диапазон рабочих температур: от -40 до +80 °С.
Возможность работы в тяжелых условиях при температуре до +120 °С (серия ПВТ100-Т с высокотемпературными кабелем и зондом).
Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
Степень защиты корпуса IP65 (подходит для улицы).

Среда измерения

Воздух, неагрессивные газы.

Модификации ПВТ100. Особенности и применение.

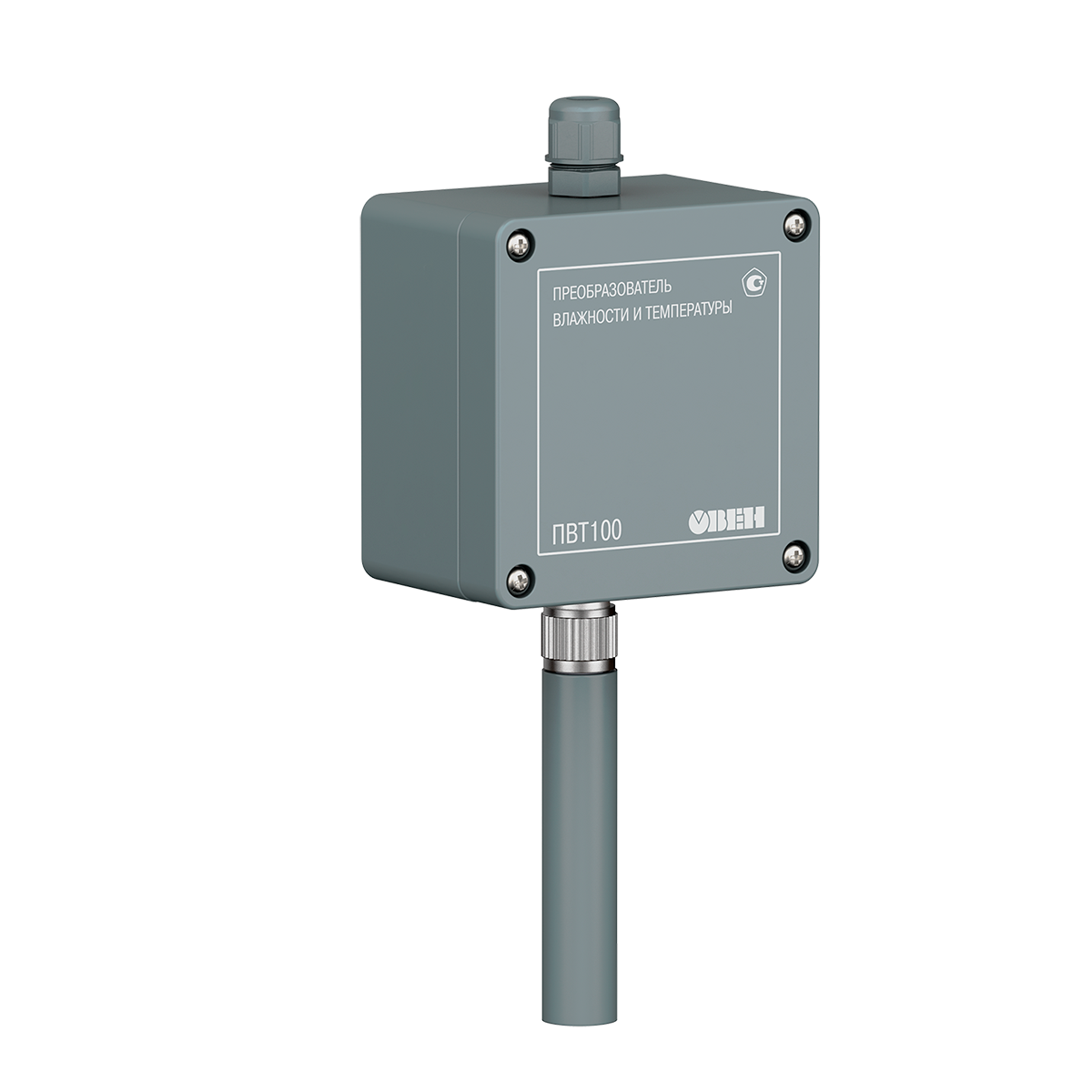

	Модель ПВТ100-Н4 является наиболее универсальной и распространённой модификацией, подходит для большинства применений. Данная модель предназначена для установки на стену. Преобразователь оснащен быстросъемным зондом, который подключается к базе через интерфейс M12. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

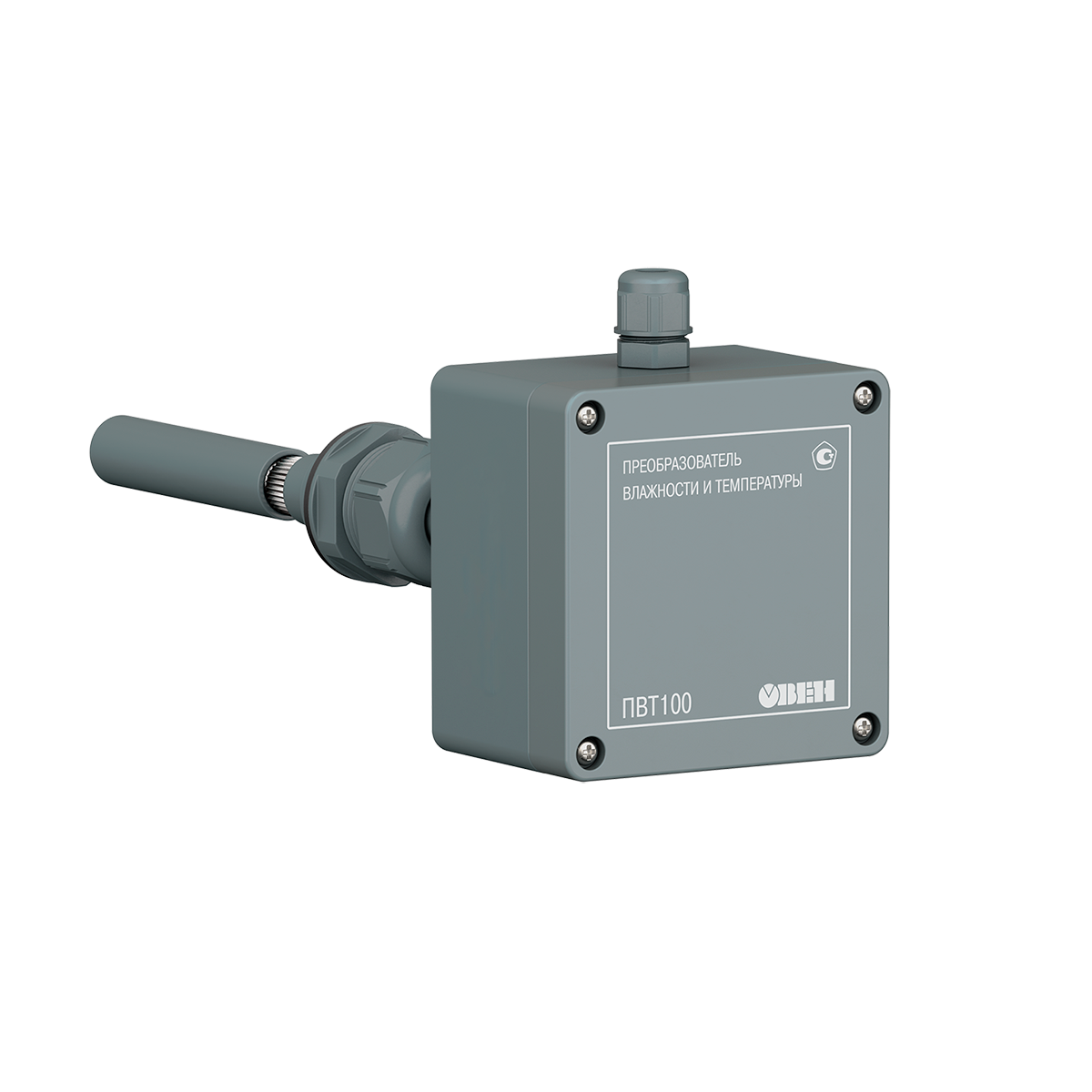

	Модель ПВТ100-К устанавливается прямо в воздухопровод. При этом зонд помещается в измеряемую среду, а база датчика остается снаружи. Такой датчик может использоваться в любой системе вентиляции: бытовой и промышленной – по аналоговому выходу 4…20 мА или цифровому протоколу Modbus RTU через интерфейс RS-485. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

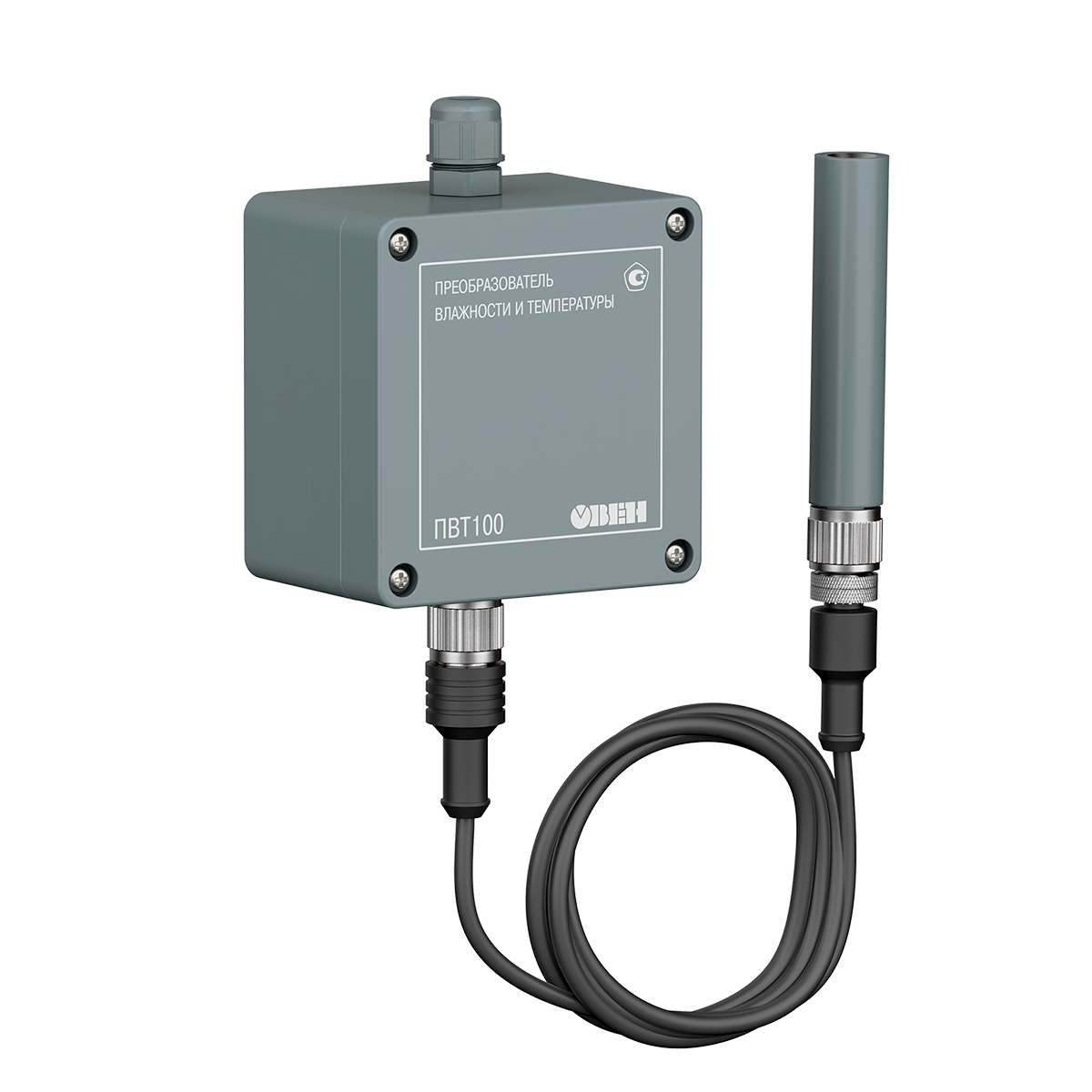

	Модели ПВТ100-Н2 и ПВТ100-Н5 отличаются наличием соединительного кабеля длиной 2,5 или 5 метров. Такие модификации применяются для специальных камер или помещений, где нет возможности разместить базу. В измеряемую среду помещается только выносной зонд датчика. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

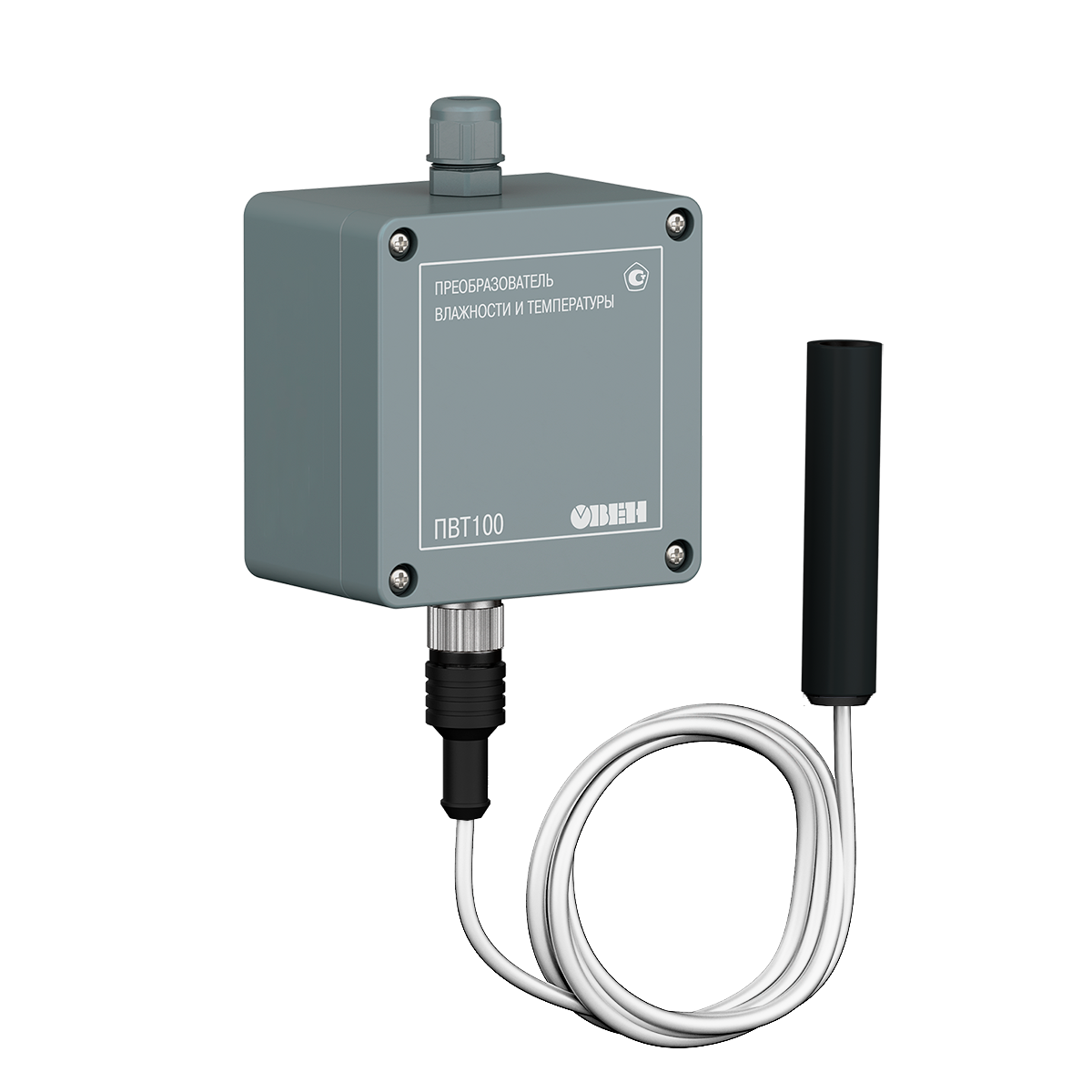

	Модель ПВТ100-Т создана специально для агрессивных или тяжелых сред, таких как холодильные камеры, печи, коптильни и т.д. Особенностью данной модели являются специальный соединительный кабель и зонд, которые устойчивы к агрессивным средам и предназначены для применений с рабочими температурами до +120 ⁰С.

Технические характеристики

Характеристика	Значение
Диапазон измерений относительной влажности RH	0…100 %RH
Диапазон измерений температуры окружающего воздуха	-40…+80 (+120) °С
Степень пылевлагозащиты	IP65
Температура измеряемой среды:
- общепромышленное исполнение	-40…+80 °С
- высокотемпературное исполнение	-40…+120 °С
Длина кабеля (модификации Н5)	2,5 м / 5,0 м
Абсолютная погрешность измерения влажности	±3,0 % – в диапазоне RH = 20…80 % ±3,5 % – вне диапазона RH = 20…80 %
Абсолютная погрешность измерения температуры	±0,5°С – в диапазоне RH = 20…80 % ±0,7 °C – вне диапазона RH = 20…80 %
Повторяемость	±0,1 %RH / ±0,1 °C
Стабильность	±0,25 %RH / 0,02 °C в год
Время готовности к работе после включения, не более	10 – 15 сек
Поддерживаемые интерфейсы и протоколы	RS-485 (протокол Modbus RTU), скорость 1200…57600 бит/с
Гарантийный срок	24 месяца

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

температура окружающего воздуха: -40…+80 (+120) °С;
атмосферное давление – от 84 до 106,7 кПа.

Габаритные и установочные размеры


Канальное исполнение ПВТ100-К1.2.И	Настенное исполнение ПВТ100-Н4.2.И

Настенное исполнение с выносным зондом ПВТ100-Н5.2.И.х	Настенное исполнение с высокотемпературными кабелем и выносным зондом ПВТ100-Н5.2.И.Тх

Схемы подключения

Схема подключения ОВЕН ПВТ100

Аксессуары для ПВТ100

ВНИМАНИЕ! При замене зонда из комплекта ПВТ на преобразователь перестаёт действовать сертификат СИ. Для сохранения действия сертификата СИ необходимо сдать ПВТ с зондом на периодическую поверку в сервисный центр ОВЕН или любой аккредитованный ЦСМ.

Внешний вид	Характеристики	Наименование
Общепромышленный зонд	Температура эксплуатации: -40…+80 °С Тип подключения: Разъём М12 тип А розетка Материал деталей, контактирующих с рабочей средой: Корпус: крашеный алюминиевый сплав АД31 Фильтр: микропористый полиамид Фиксирующее фильтр кольцо: полиацеталь Накидная гайка разъёма: никелированная латунь Уплотнение разъёма: бензостойкая резина Габаритные размеры зонда: Диаметр 16 мм Длина 87 мм	Зонд RH.16.2 для ПВТ100
Кабель для общепромышленного зонда	Температура эксплуатации: от -40…+80 °С Тип подключения: Разъём М12 тип А вилка/розетка Материал деталей, контактирующих с рабочей средой: Оболочка кабеля и корпус разъёма: поливинилхлорид Накидная гайка разъёма: никелированная латунь Уплотнение разъёма: бензостойкая резина Внешний диаметр кабеля: 5 мм	Кабель удлинительный 2,5 метра
Кабель для общепромышленного зонда		Кабель удлинительный 5,0 метров
Кабель для подключения общепромышленного зонда, белый цвет	Максимальная температура эксплуатации: +80 °С Тип подключения: Разъём М12 тип А вилка/розетка Материал деталей, контактирующих с рабочей средой: Оболочка кабеля, корпуса разъёмов: поливинилхлорид Резьбовые части разъёма: полиамид Уплотнение разъёма: бензостойкая резина Внешний диаметр кабеля: 5,4 мм	Кабель удлинительный 3 метра
Высокотемпературный зонд с кабельным выводом	Температура эксплуатации: от -40…+120 °С Тип подключения: Разъём М12 тип А розетка Материал деталей, контактирующих с рабочей средой: Корпус: крашеный алюминиевый сплав АД31 Фильтр: микропористый политетрафторэтилен Фиксирующее фильтр кольцо: полиацеталь Оболочка кабеля: политетрафторэтилен Корпус разъёма: полиамид Накидная гайка разъёма: никелированная латунь Уплотнение разъёма: бензостойкая резина Внешний диаметр кабеля: 5 мм Габаритные размеры зонда: Диаметр 16 мм Длина 75 мм	Зонд RH.16.2 Т2 2,5 м для ПВТ100
Высокотемпературный зонд с кабельным выводом		Зонд RH.16.2 Т5 5 м для ПВТ100
