Краткие характеристики:

Производитель:
Овен

Технические характеристики датчика уровня (уровнемера) ПДУ-RS с интерфейсом RS-485

Датчики уровня (уровнемеры) ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Особенности

Цифровой интерфейс RS-485 (Modbus RTU).
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+ 125 °C.
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см3.
Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
Срок службы – 10 лет.
Возможно специальное исполнение по запросу заказчика.

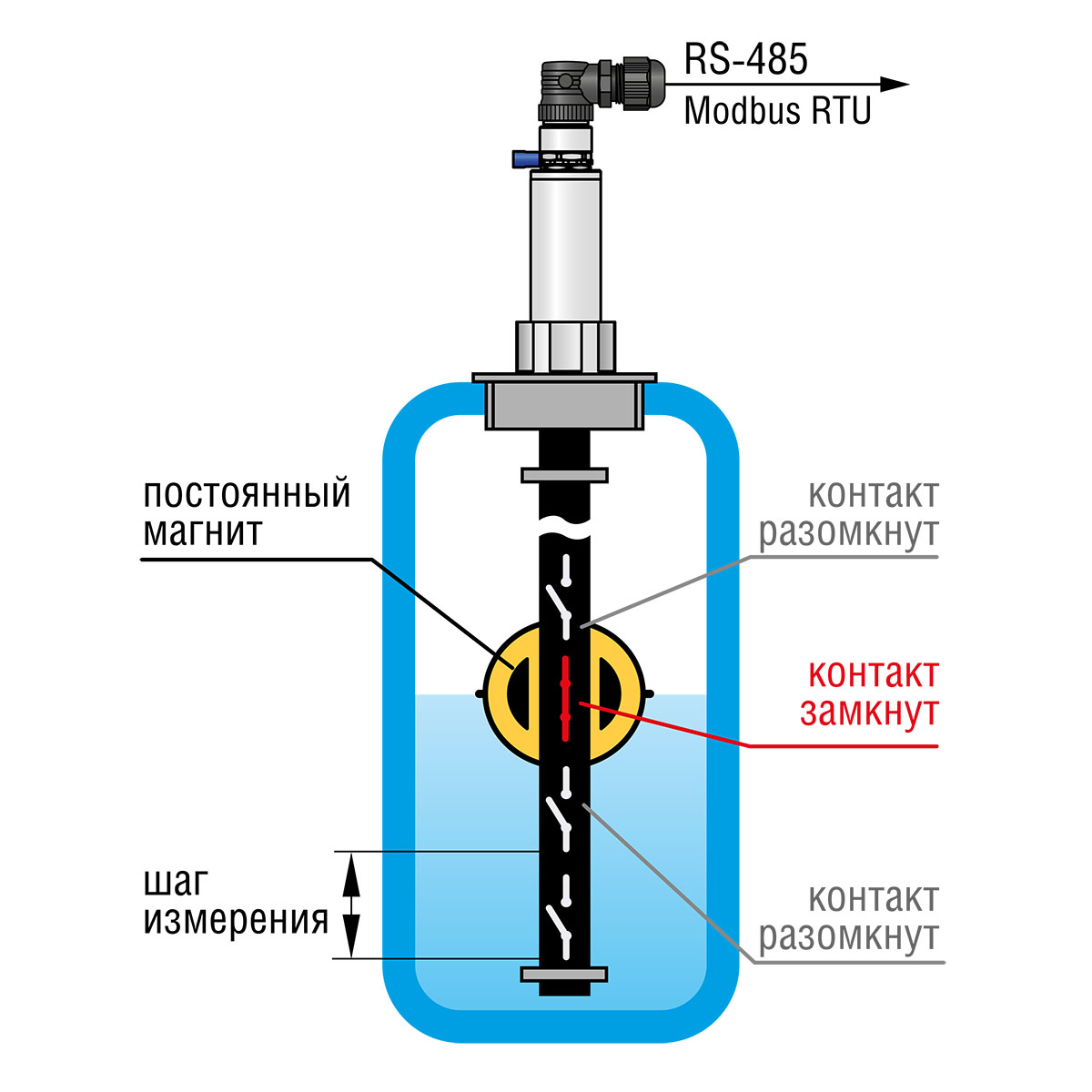

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Принцип действия и особенности конструкции ОВЕН ПДУ-RS

Модификация

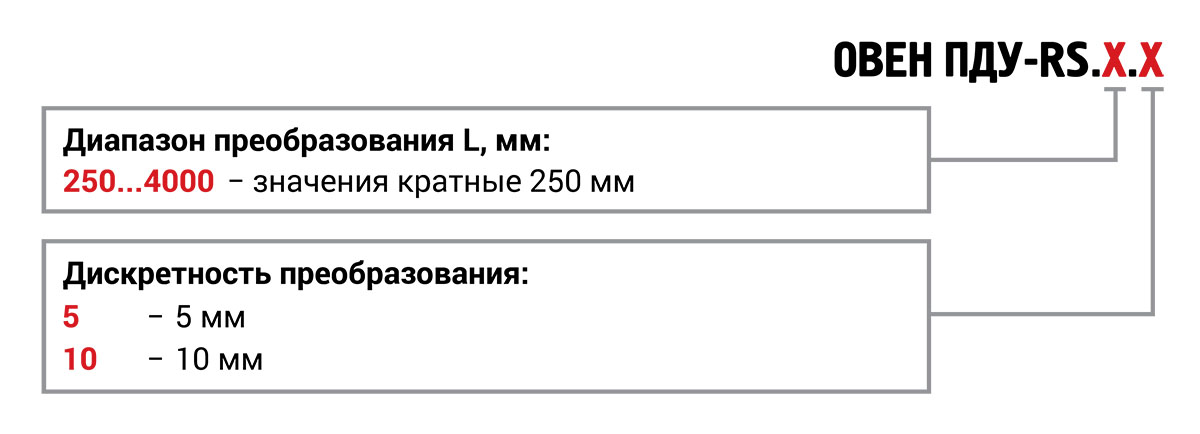

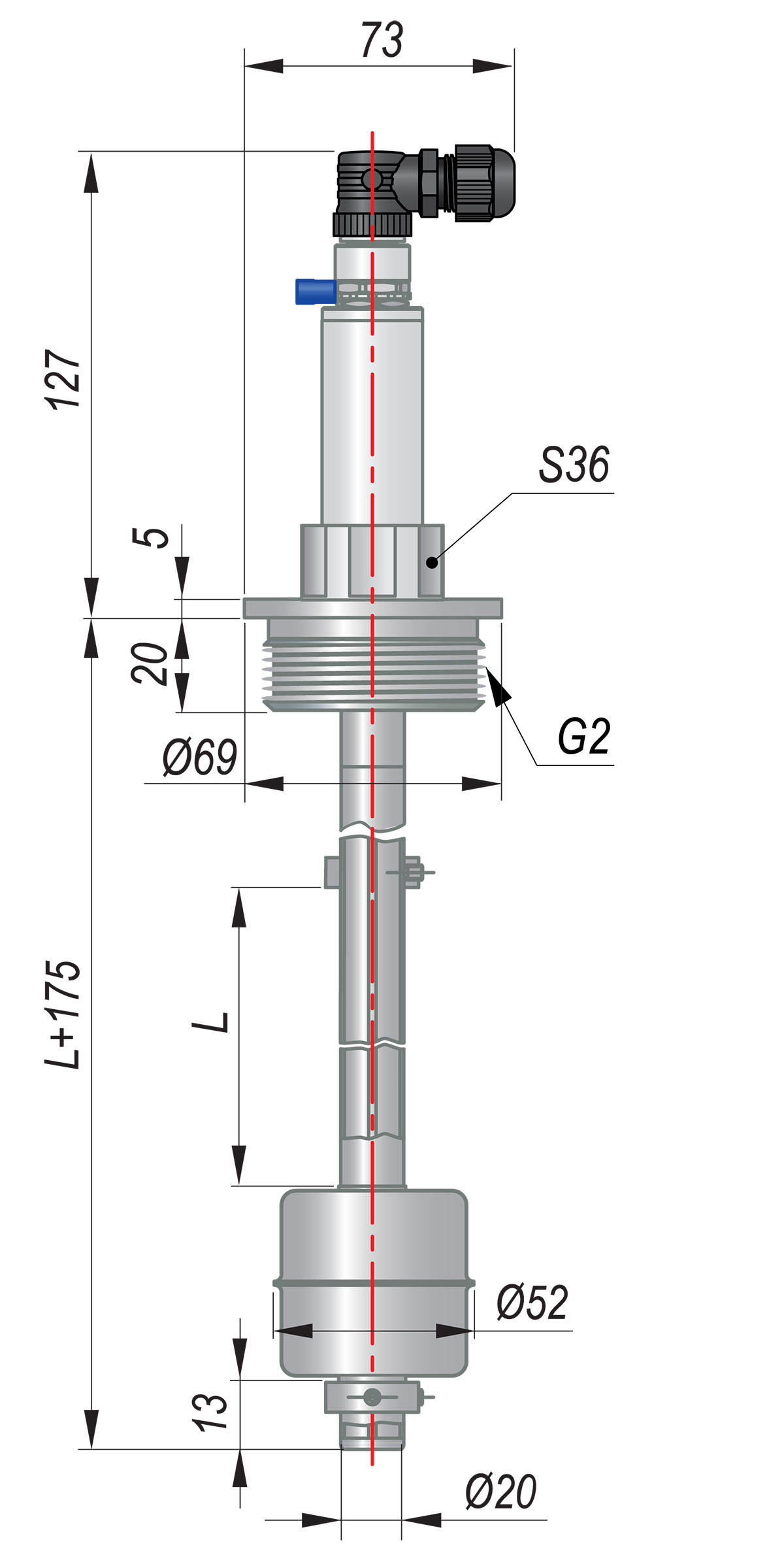

Модификации ПДУ-RS с присоединением G2

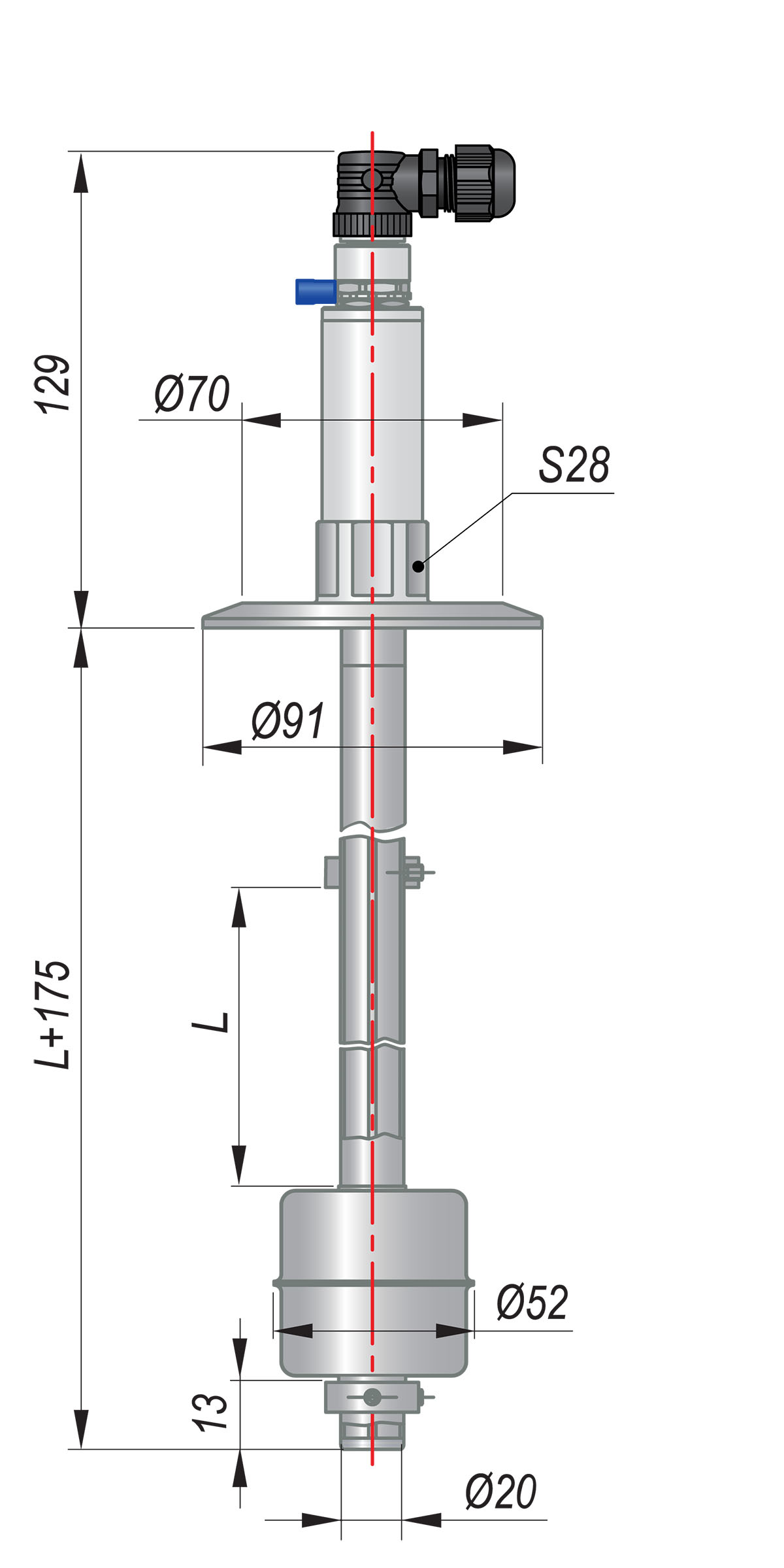

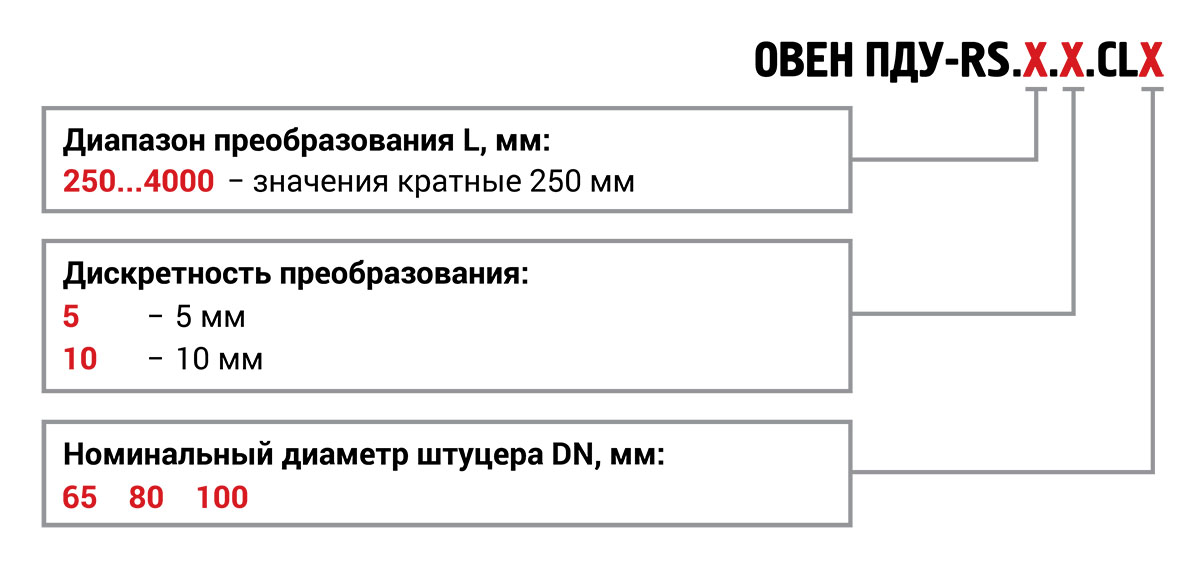

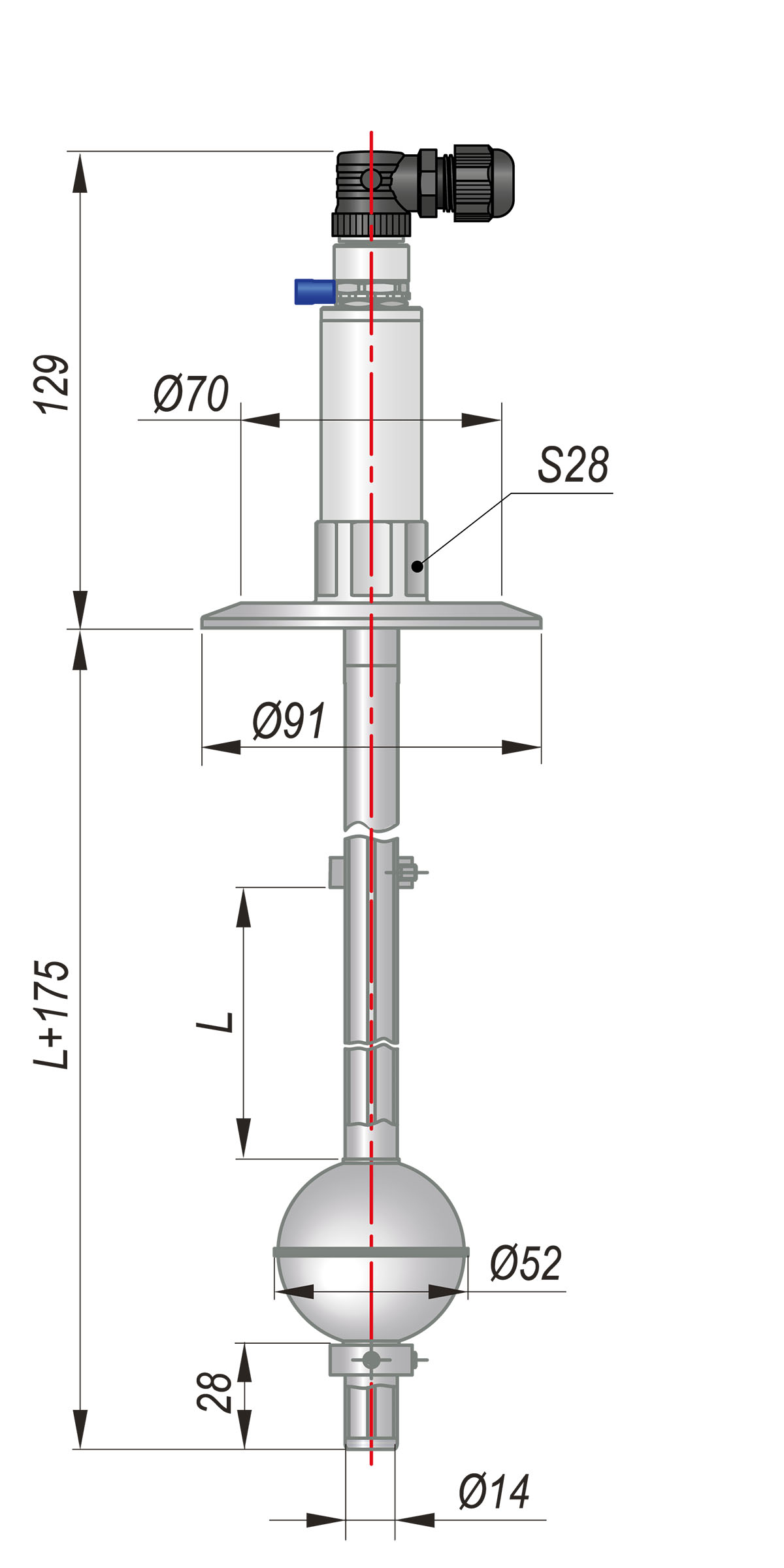

Модификации ПДУ-RS с присоединением типа CLAMP

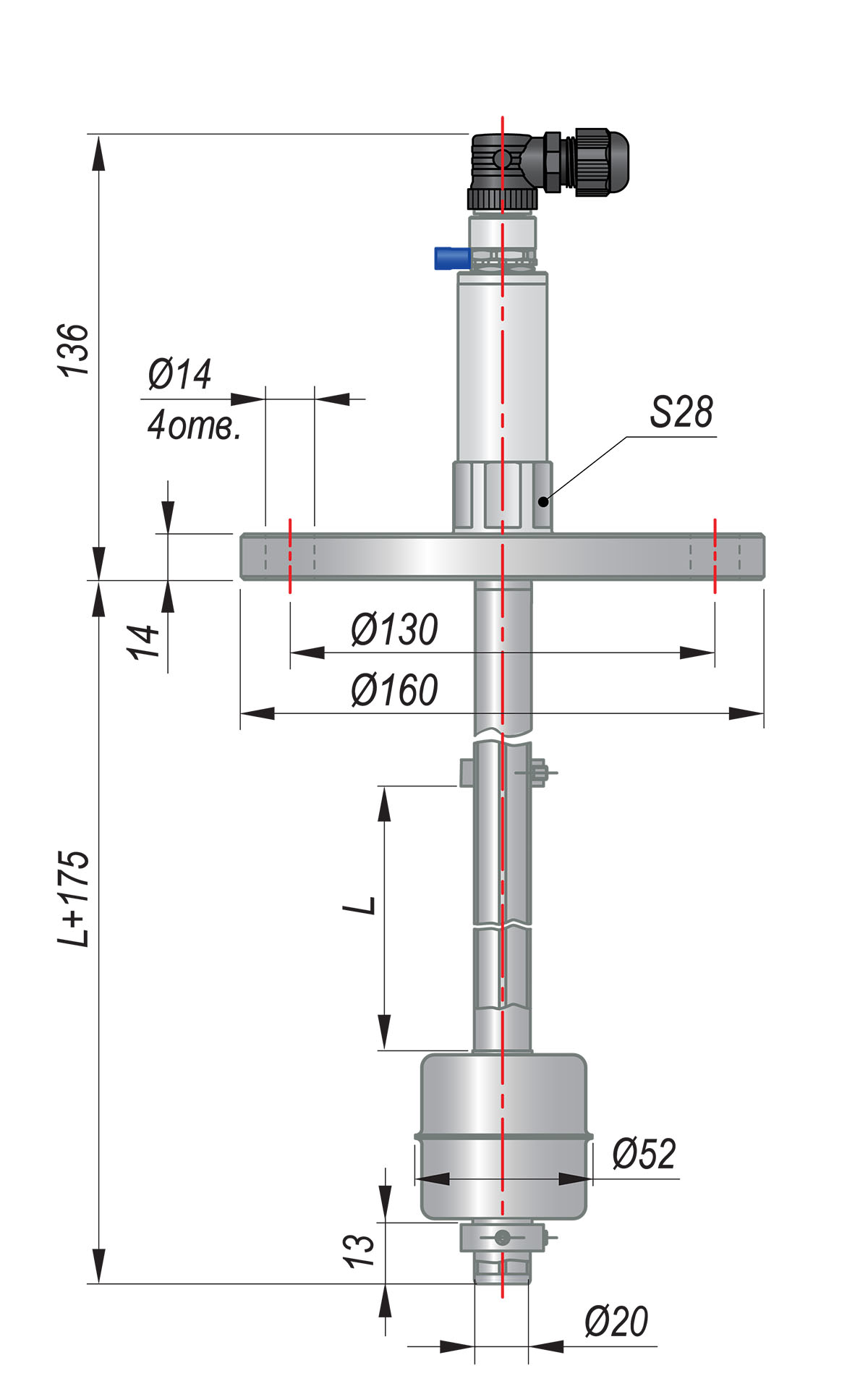

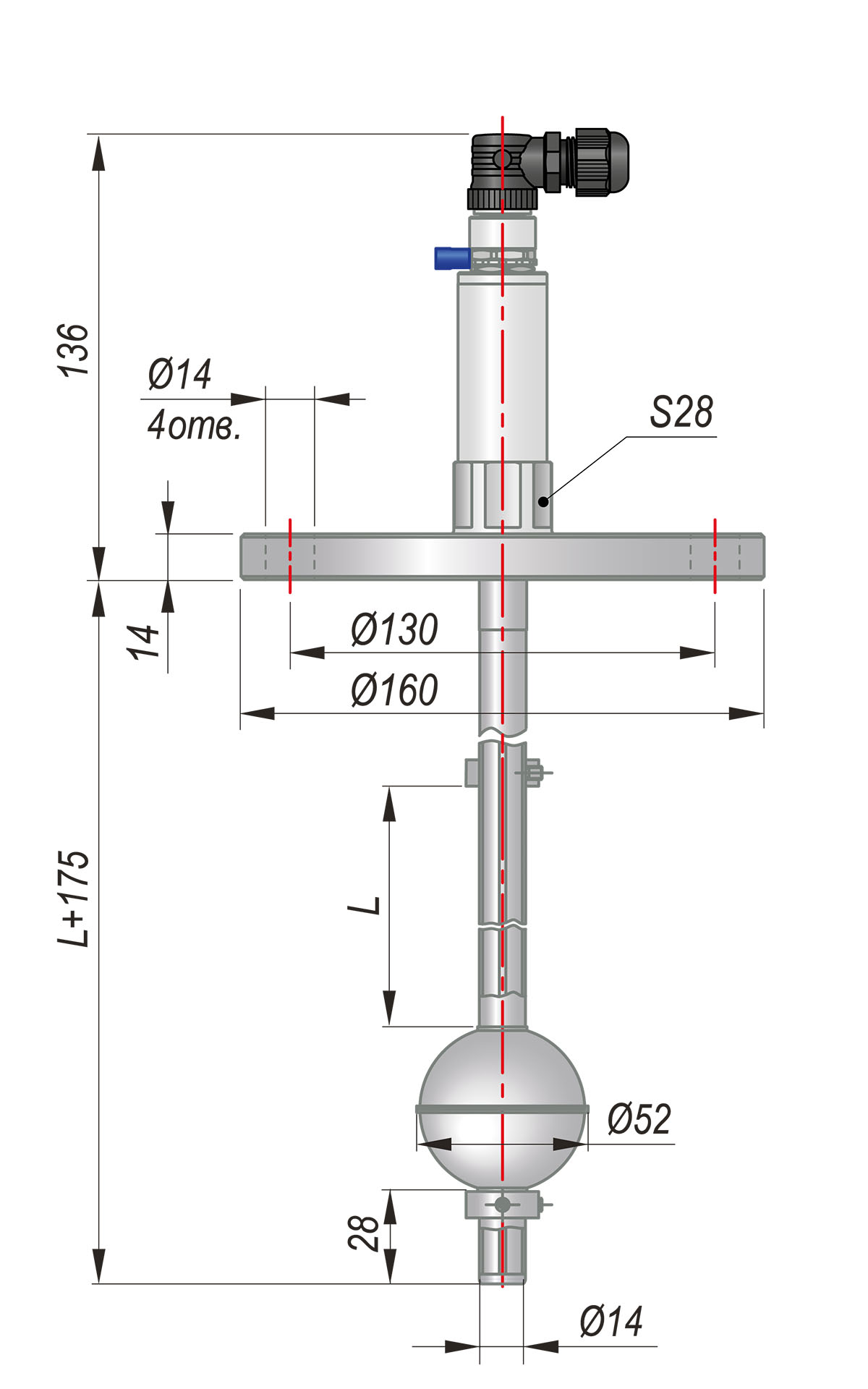

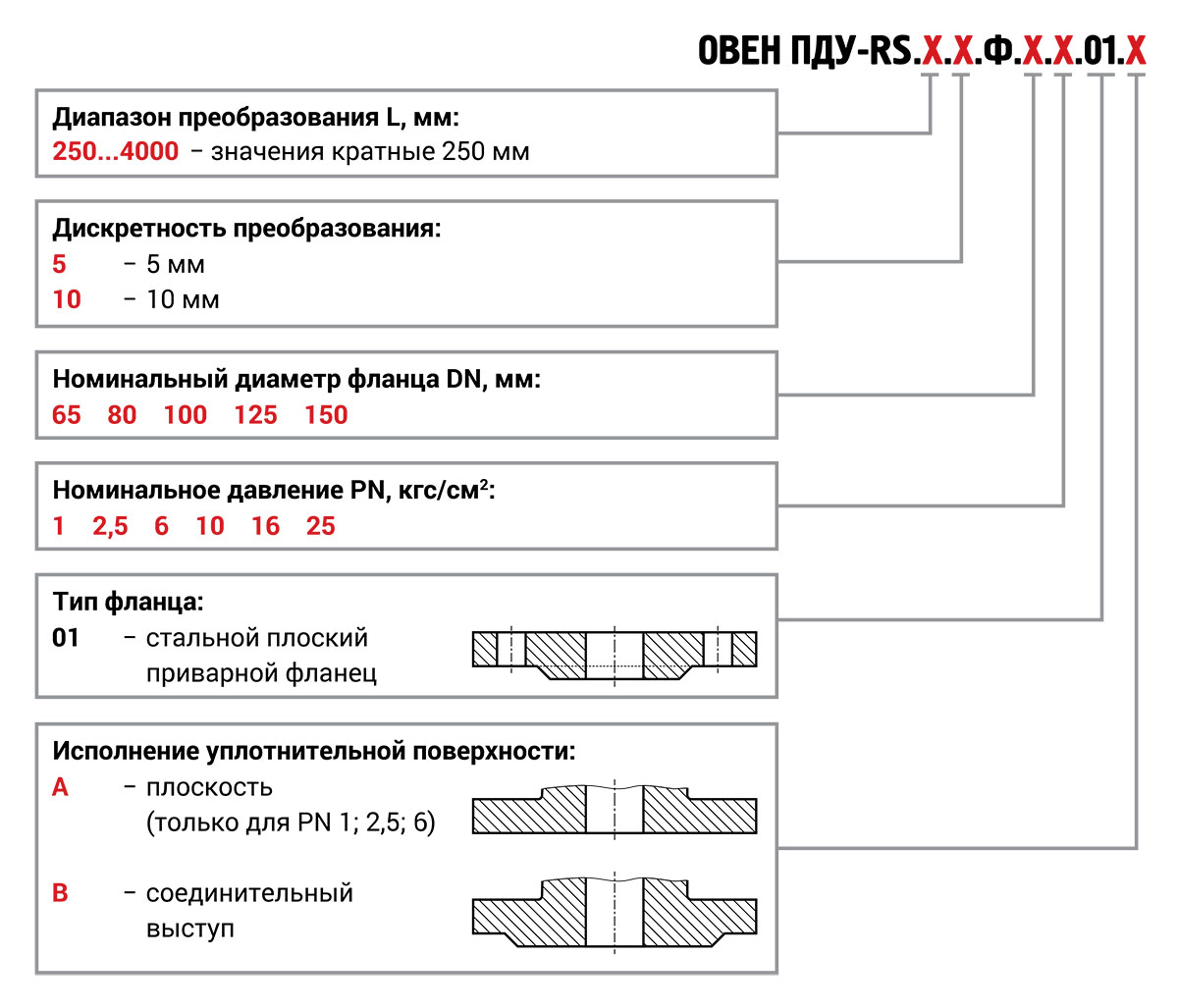

Модификации ПДУ-RS с фланцевым присоединением

Технические характеристики

Характеристика		Значения
Характеристики питания
Напряжение питания постоянного тока		10…42 В
Потребляемая мощность, не более		0,35 ВА
Выходной сигнал		RS-485
Время установления рабочего режима (предварительный прогрев)	после включения напряжения питания, не более	10 мин
	после кратковременного (не более 5 с) пропадания напряжения питания, не более	10 с
Метрологические характеристики
Диапазон преобразования уровня (L)		от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования		5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена		9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи		Modbus RTU
Режим работы в сети		Slave
Входное сопротивление		96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более		0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре		Вертикально
Материал рабочей части датчика		Сталь 12Х18Н10Т (шток) AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254		IP65
Максимальный диаметр отверстия кабельного ввода		8,5 мм

Условия эксплуатации

Температура окружающей среды: -40…+85 °С.
Температура контролируемой среды: -60…+125 °С.
Давление контролируемой среды: не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением; не более 1 МПа – для датчиков с присоединением CLAMP.
Плотность контролируемой среды – не менее 0,65 г/см3.
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
