ПДУ-И поплавковые датчики уровня (уровнемеры) с выходным сигналом 4...20 мА

Технические характеристики поплавковых датчиков уровня (уровнемеров) с выходным сигналом 4...20 мА ПДУ-И

Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И

• Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
• Дискретность преобразования: 5 или 10 мм.
• Температура измеряемой среды: – 60…+ 125 °C.
• Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
• Плотность рабочей среды: ≥ 0,65 г/см3.
• Возможно изготовление с резьбовым креплением G2.
• Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
• Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
• Срок службы – 10 лет.
• Самая низкая цена в сегменте подобной продукции.

Типы присоединения к процессу

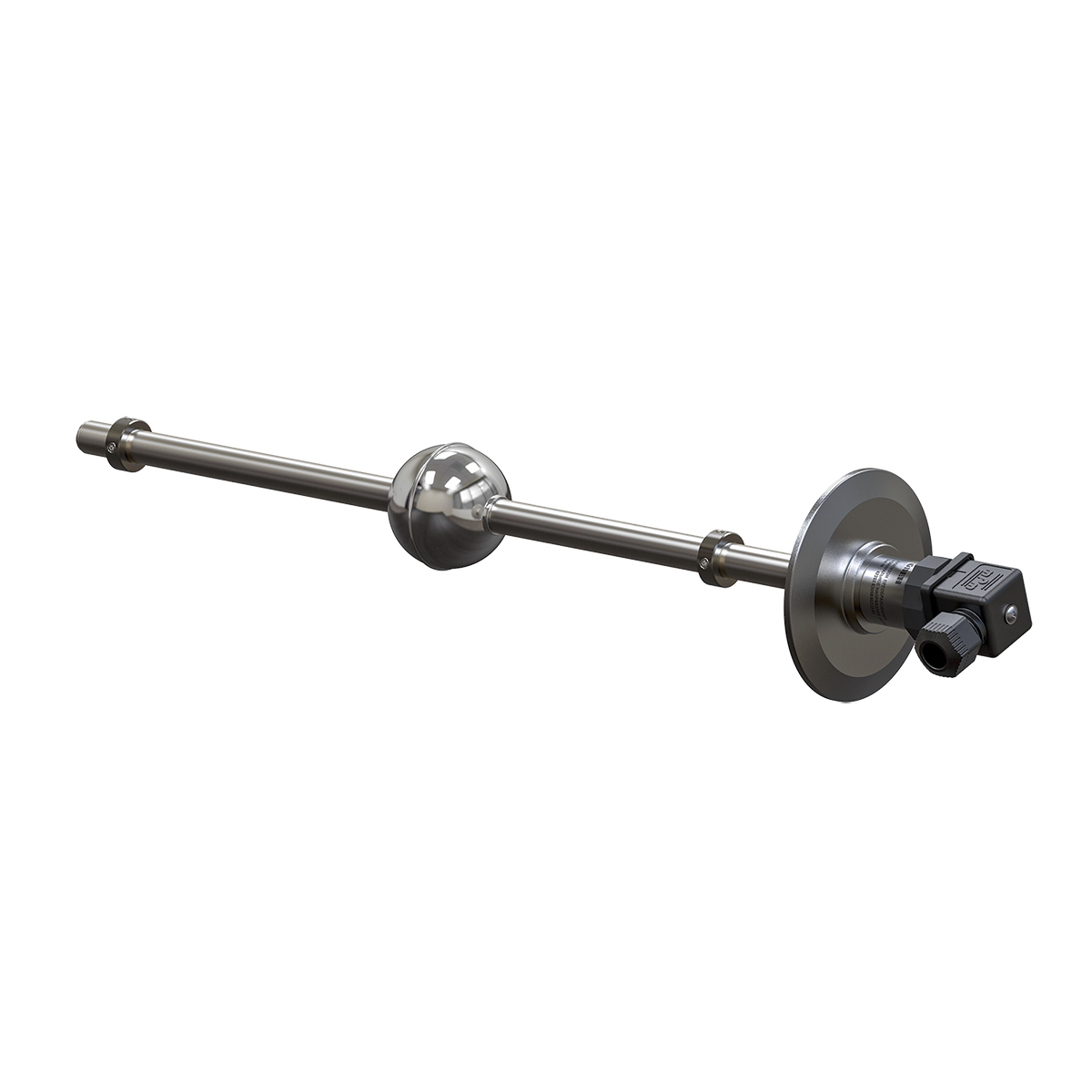

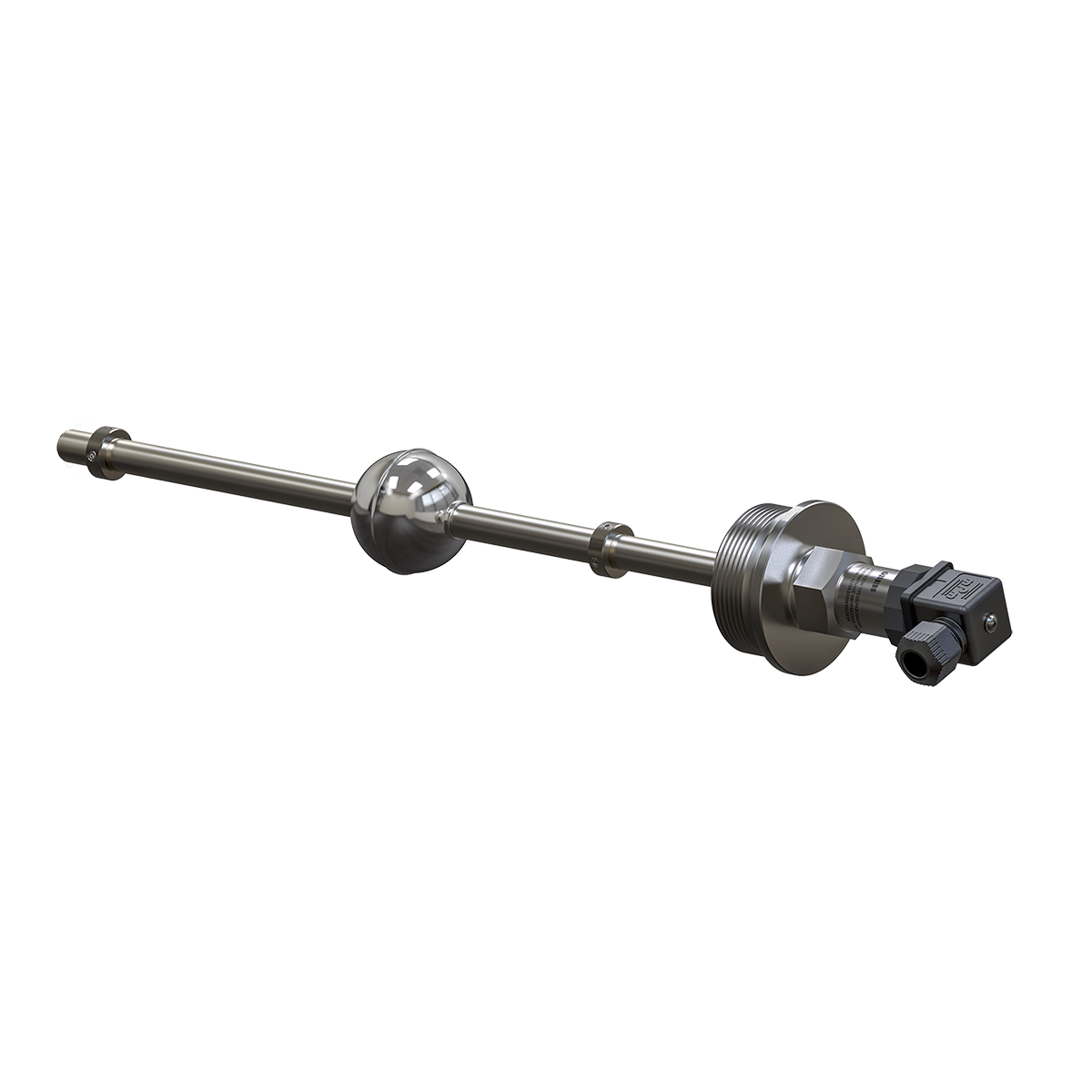

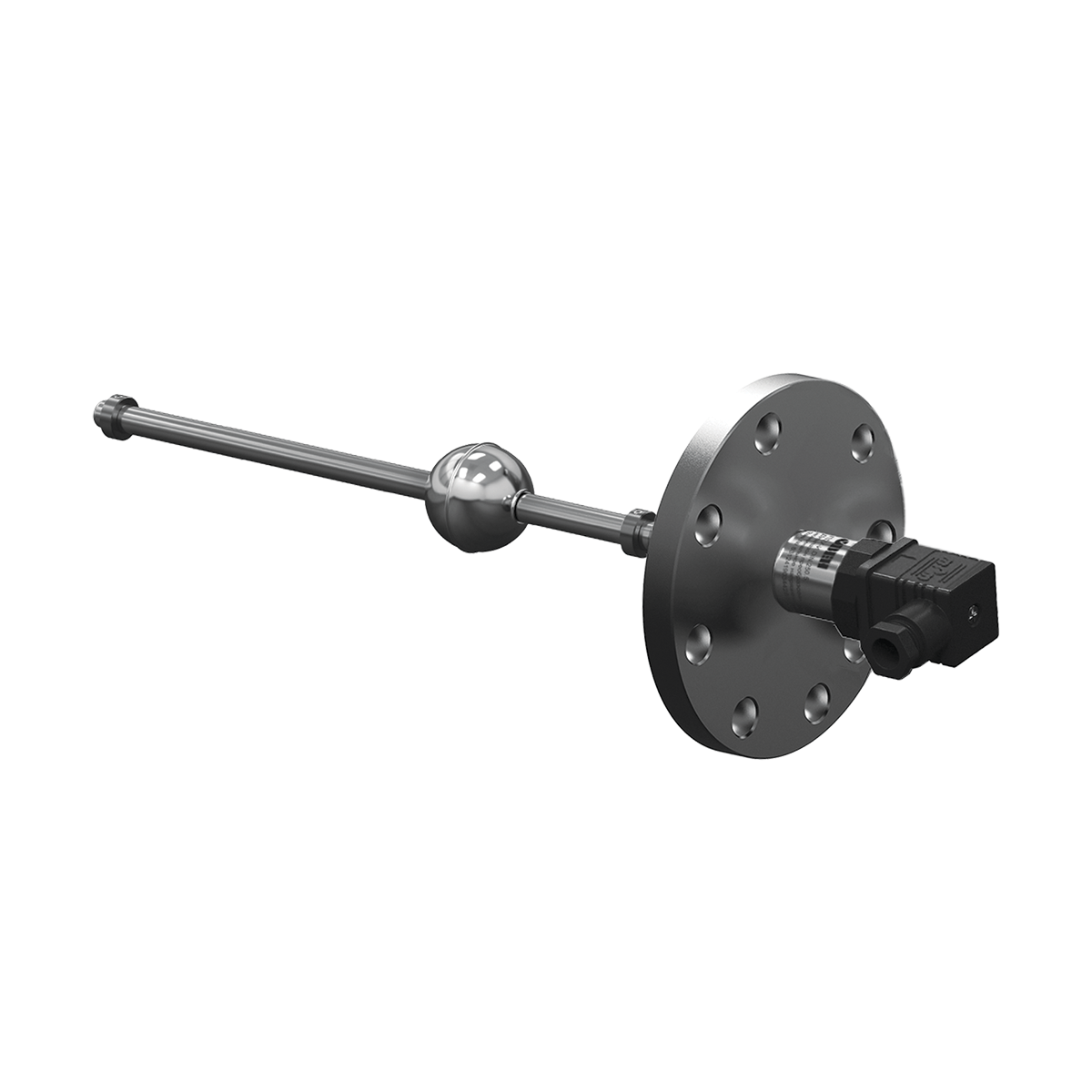

Резьбовое присоединение G2	Присоединение CLAMP	Фланцевое присоединение

Технические характеристики

Характеристика	Значение
Электрические параметры
Схема подключения	Двухпроводная
Род питающего тока	Постоянный
Напряжение питания, В	12…36
Выходной сигнал, мА	4…20
Потребляемая мощность, Вт, не более	1
Сопротивление нагрузки, Ом, не более	определяется по формуле: (U – 8)·50, где U – напряжение питания, В
Метрологические характеристики
Диапазон преобразования уровня, мм	от 0 до 250...4000 (в зависимости от исполнения)
Дискретность преобразования уровня, мм	5 или 10
Дополнительная погрешность преобразования от температуры, % на 10 °С, не более	0,2
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением)	G2
Размер «под ключ» (для датчика с резьбовым присоединением), мм	36
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP65

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

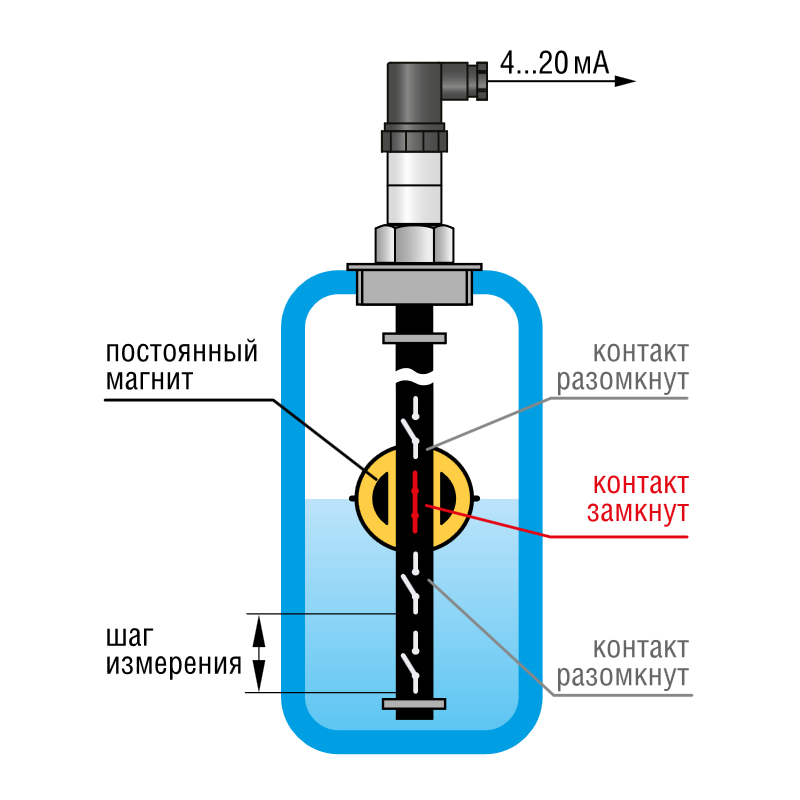

Принцип действия ПДУ-И

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.

Применение датчиков уровня ОВЕН ПДУ-И

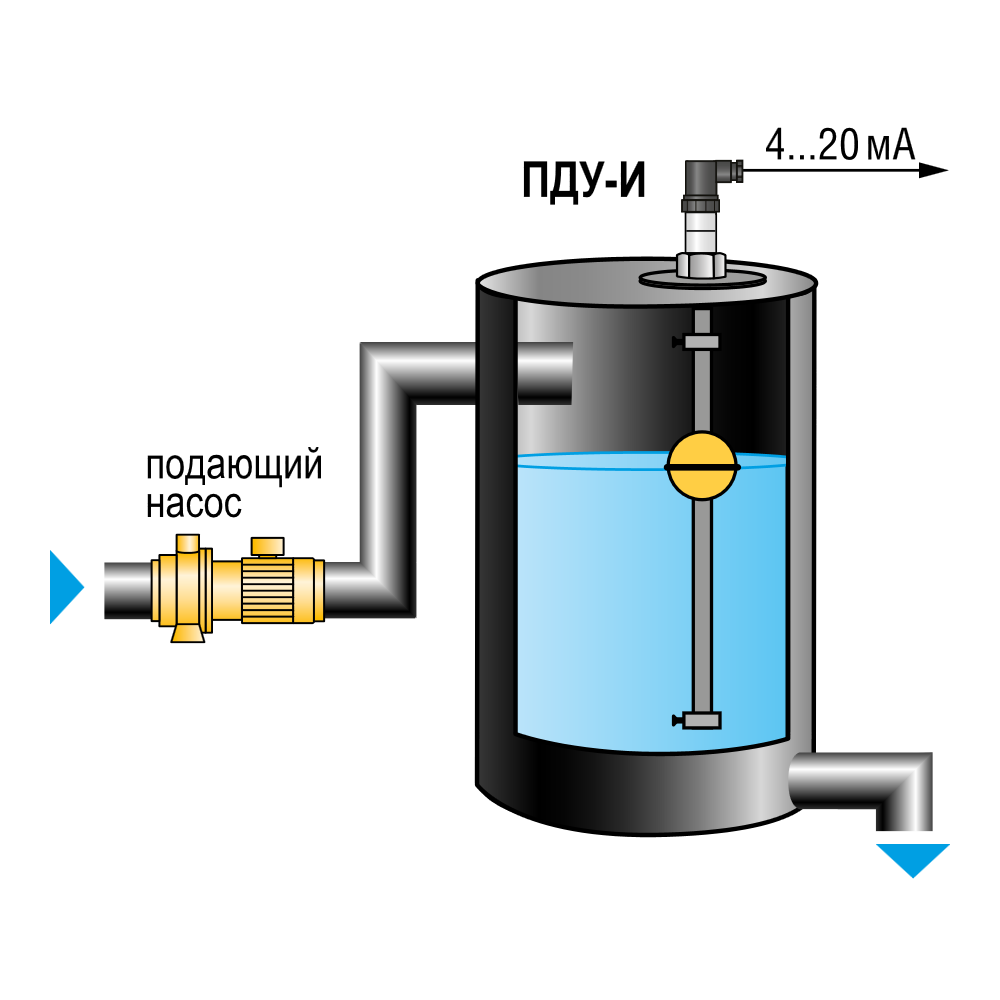

Пример применения ПДУ-И

Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
