ПДУ-И-Exd поплавковые датчики уровня (уровнемеры) с выходным сигналом 4...20 мА во взрывозащищенном исполнении

Технические характеристики поплавковых датчиков уровня (уровнемеров) с выходным сигналом 4...20 мА во взрывозащищенном исполнении ПДУ-И-Exd

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd

• Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
• Аналоговый выходной сигнал 4…20 мА.
• Диапазон преобразования уровня: 250…4 000 мм.
• Дискретность преобразования: 5 или 10 мм.
• Температура измеряемой среды: –60…+ 125 °C.
• Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
• Плотность рабочей среды: ≥ 0,65 г/см3.
• Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
• Возможно изготовление с резьбовым креплением G2.
• Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.
• Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
• Срок службы не менее 12 лет.

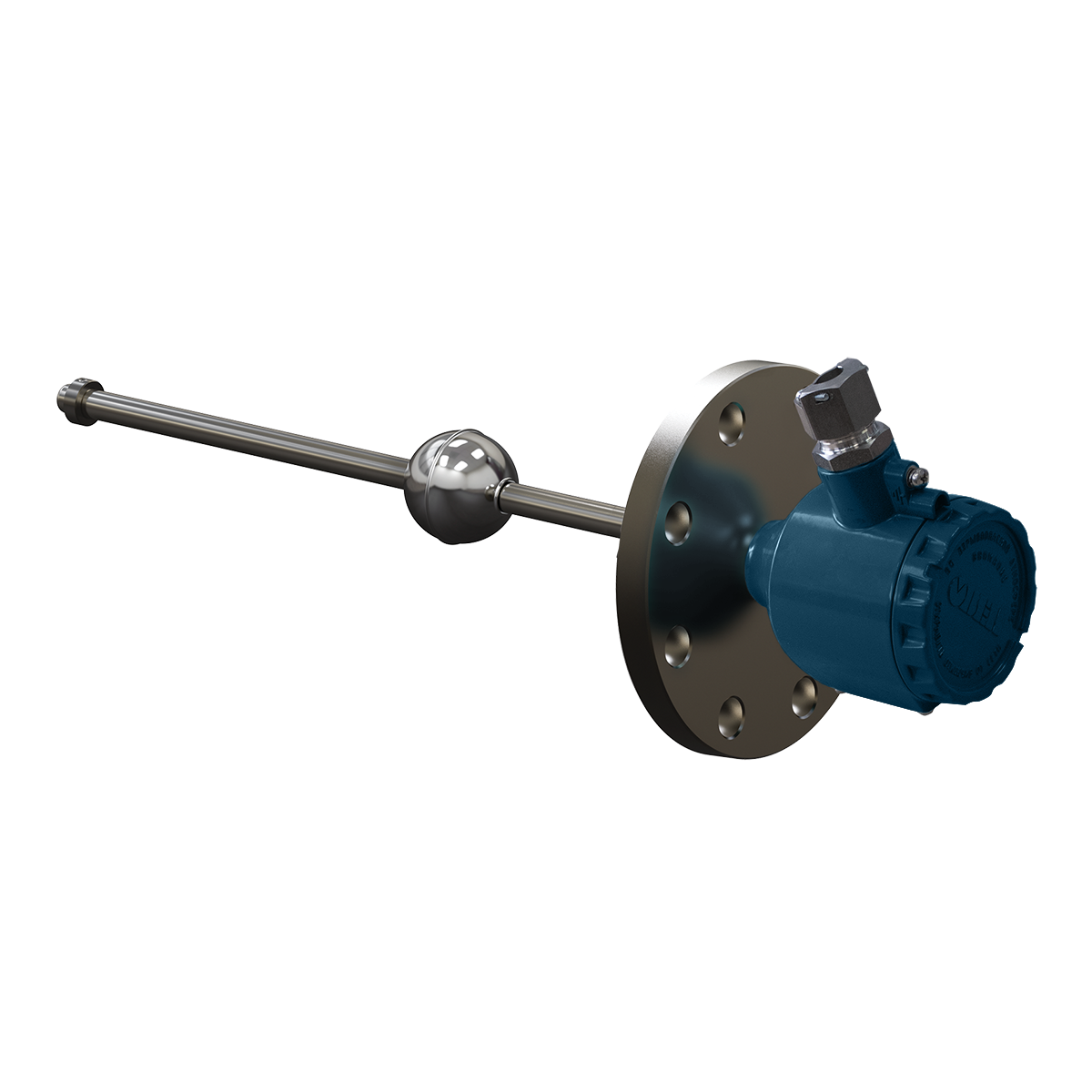

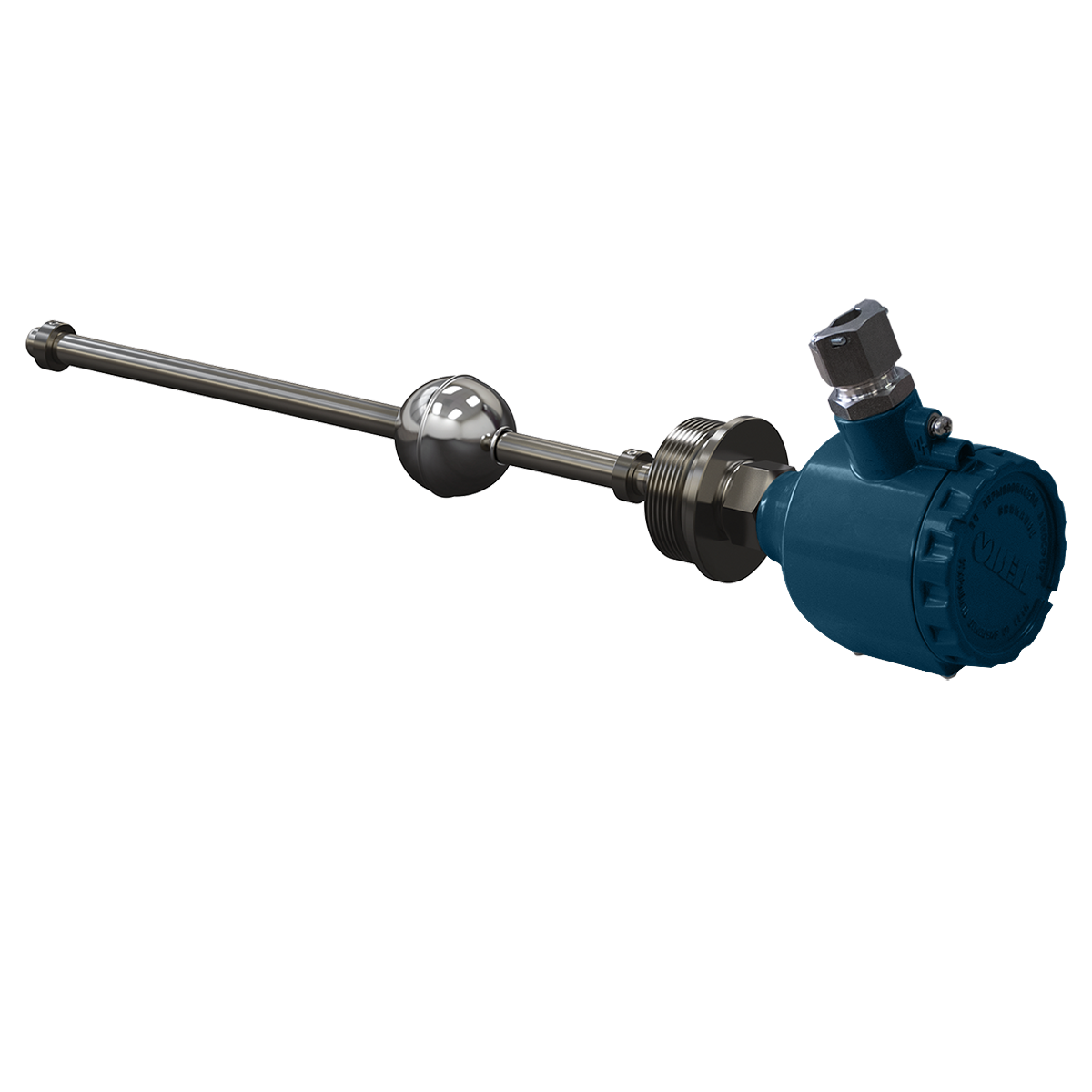

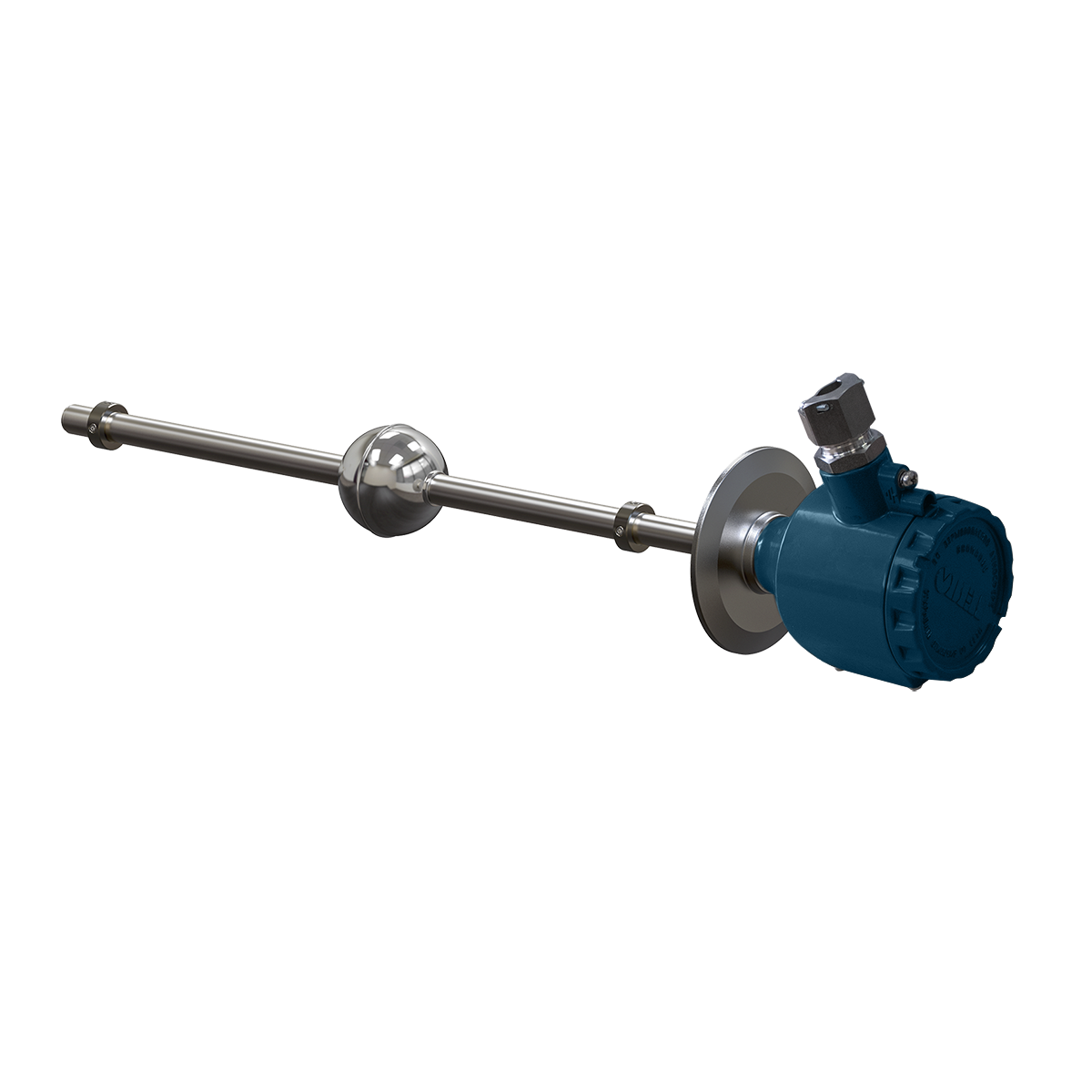

Резьбовое присоединение G2	Присоединение CLAMP	Фланцевое присоединение

Технические характеристики

Характеристика	Значение
Характеристики питания
Схема подключения	Двухпроводная
Род питающего тока	Постоянный
Напряжение питания постоянного тока	12…36 В
Потребляемая мощность, не более	1 Вт
Выходной сигнал	4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Диаметр наружной оболочки соединительного кабеля	4...8 мм
Сечение соединительных проводов	0,2…2 мм2
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)	1 Ex d IIC T4 Gb

Условия эксплуатации

• Температура окружающей среды от -40 до +85 °С;
• Температура контролируемой среды от -60 до +125 °С;
• Давление контролируемой среды: не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением; не более 1 МПа – для датчиков с присоединением CLAMP.
• Плотность контролируемой среды не менее 0,65 г/см³;
• Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
