Одноэлектродные кондуктометрические датчики уровня ОВЕН ДС

Технические характеристики одноэлектродные кондуктометрические датчики уровня ОВЕН ДС

Модификации одноэлектродных датчиков уровня

Одноэлектродные кондуктометрические датчики уровня выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры одноэлектродных датчиков

Стержни (электроды) для одноэлектродных датчиков уровня

Стержень

Стержень с адаптером

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия

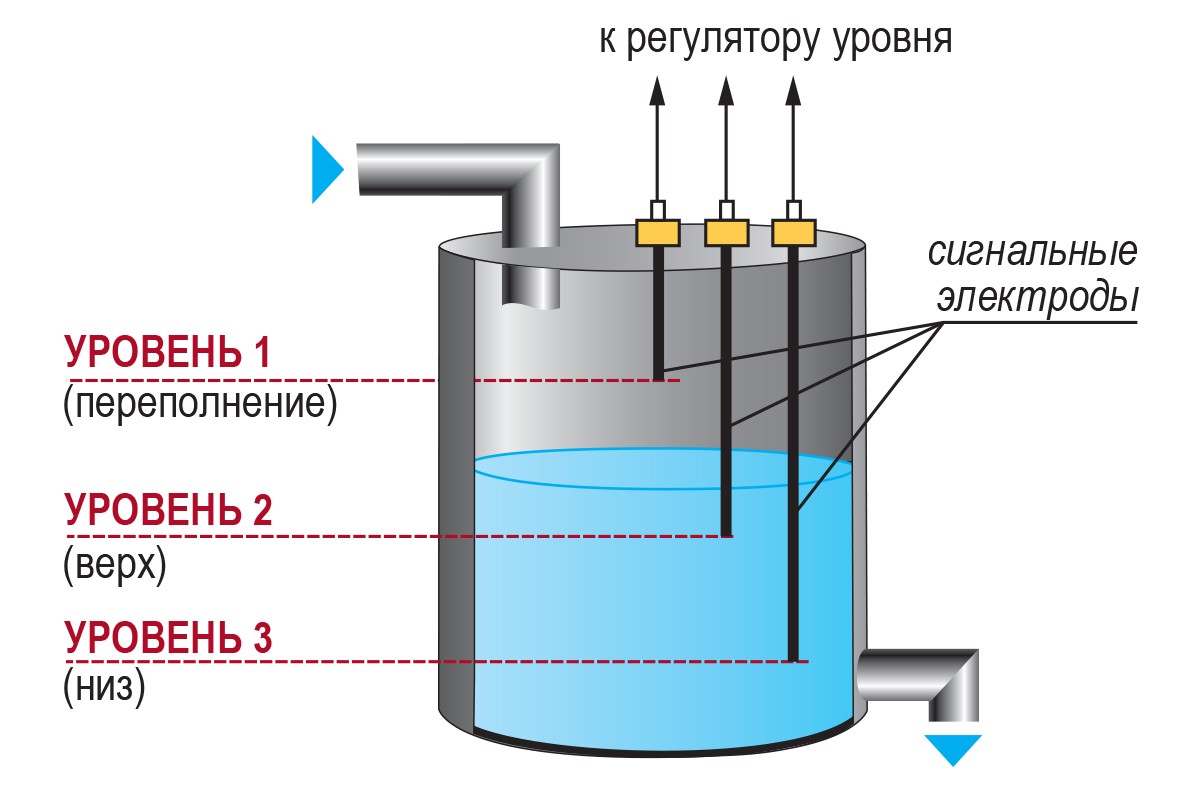

Пример применения (металлический резервуар) вертикальный монтаж

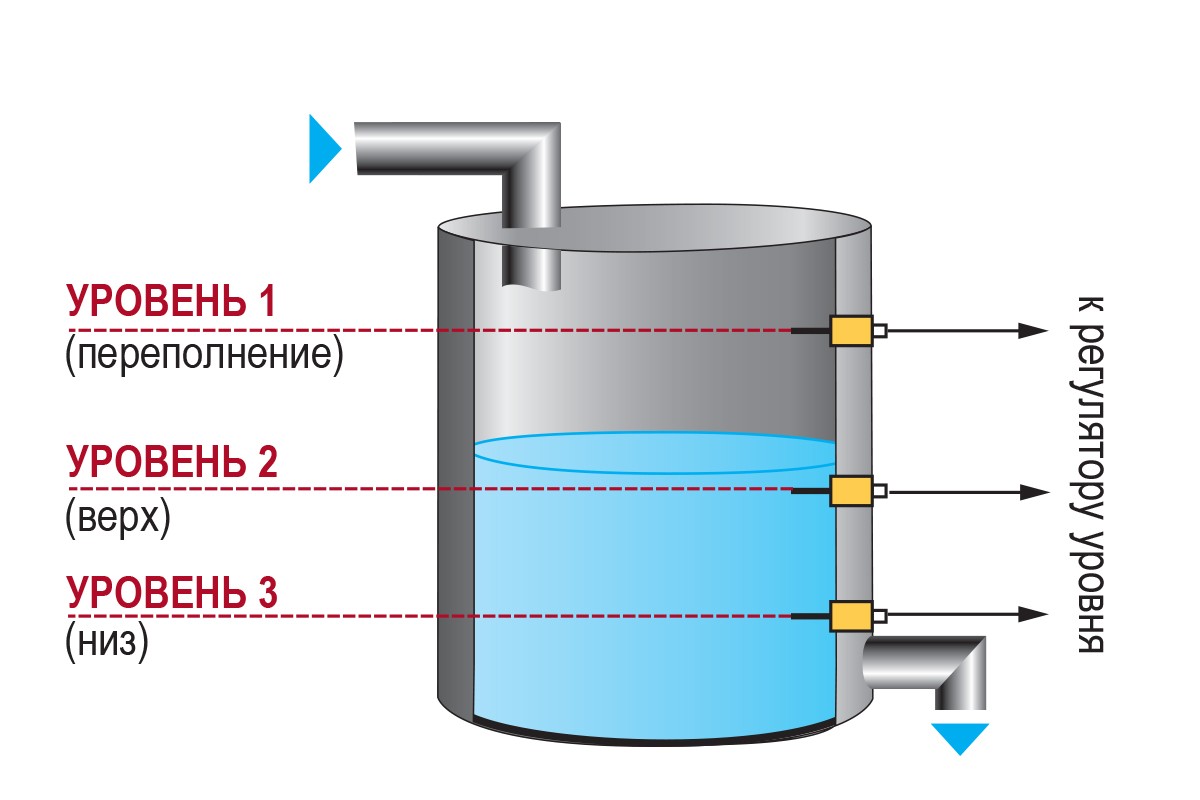

Пример применения (металлический резервуар) горизонтальный монтаж

Тип датчиков и модификация	Одноэлектродные датчики
	ДС.К	ДС.ПВТ	ДС.2	ДС.1	ДС.П

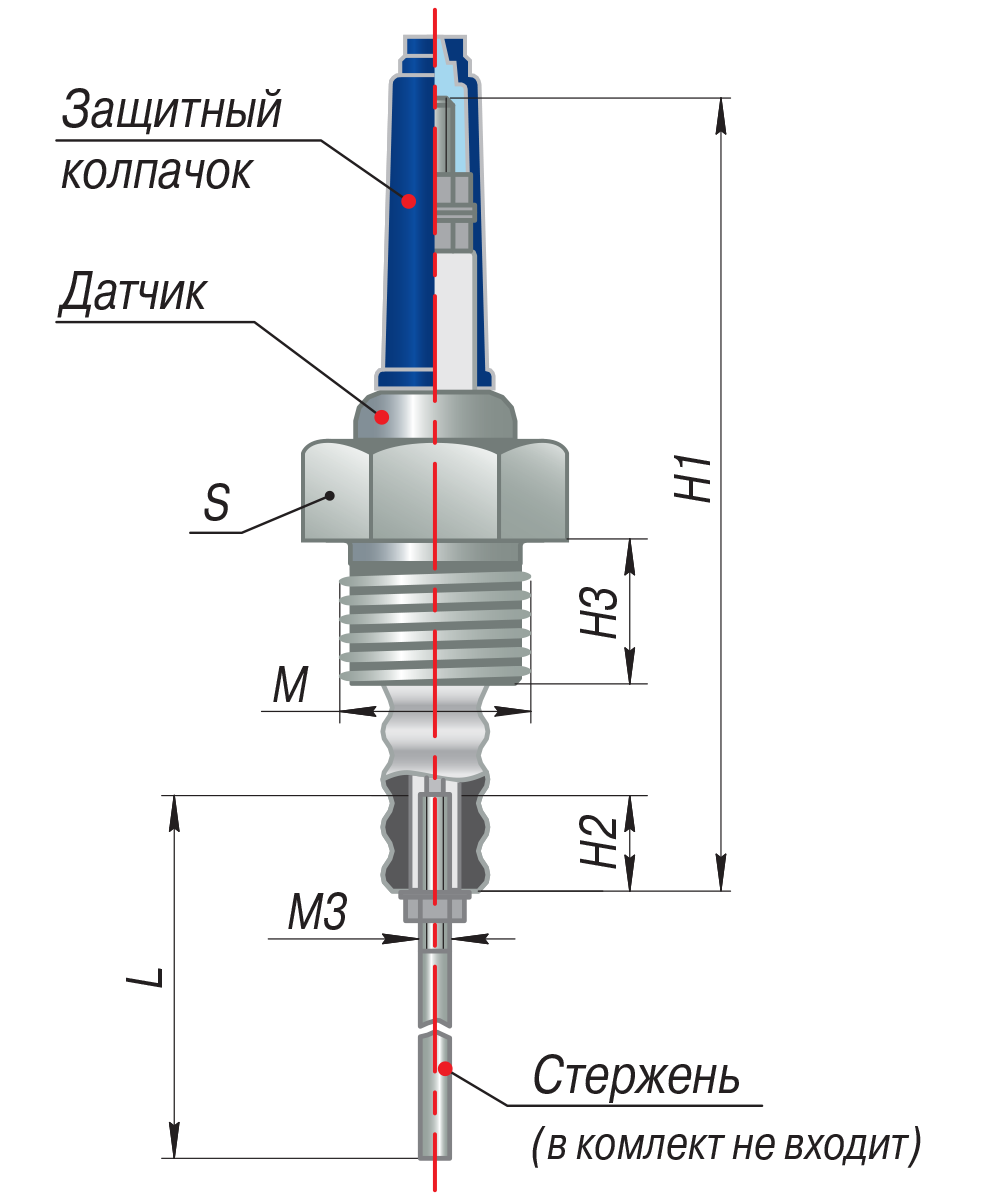

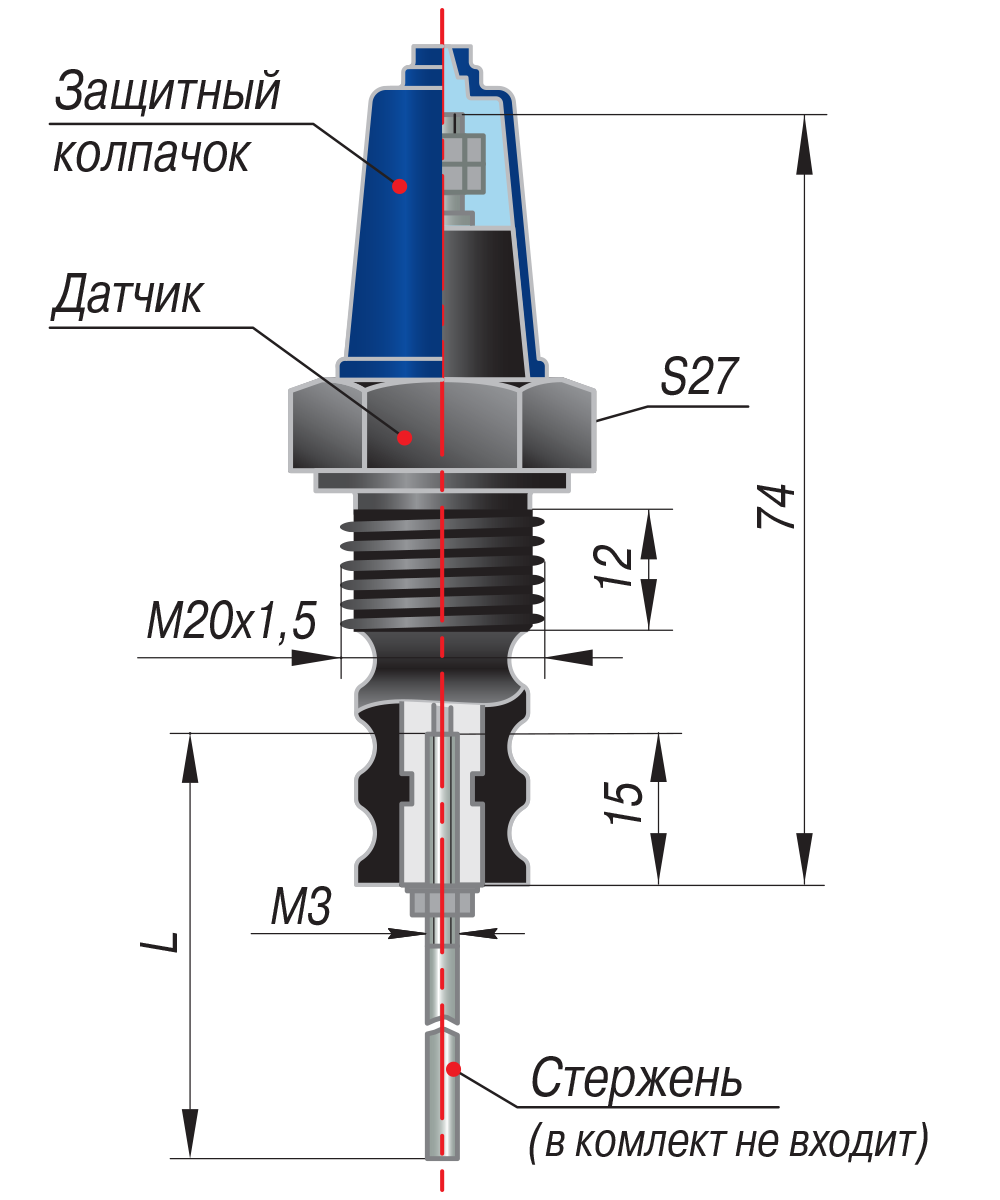

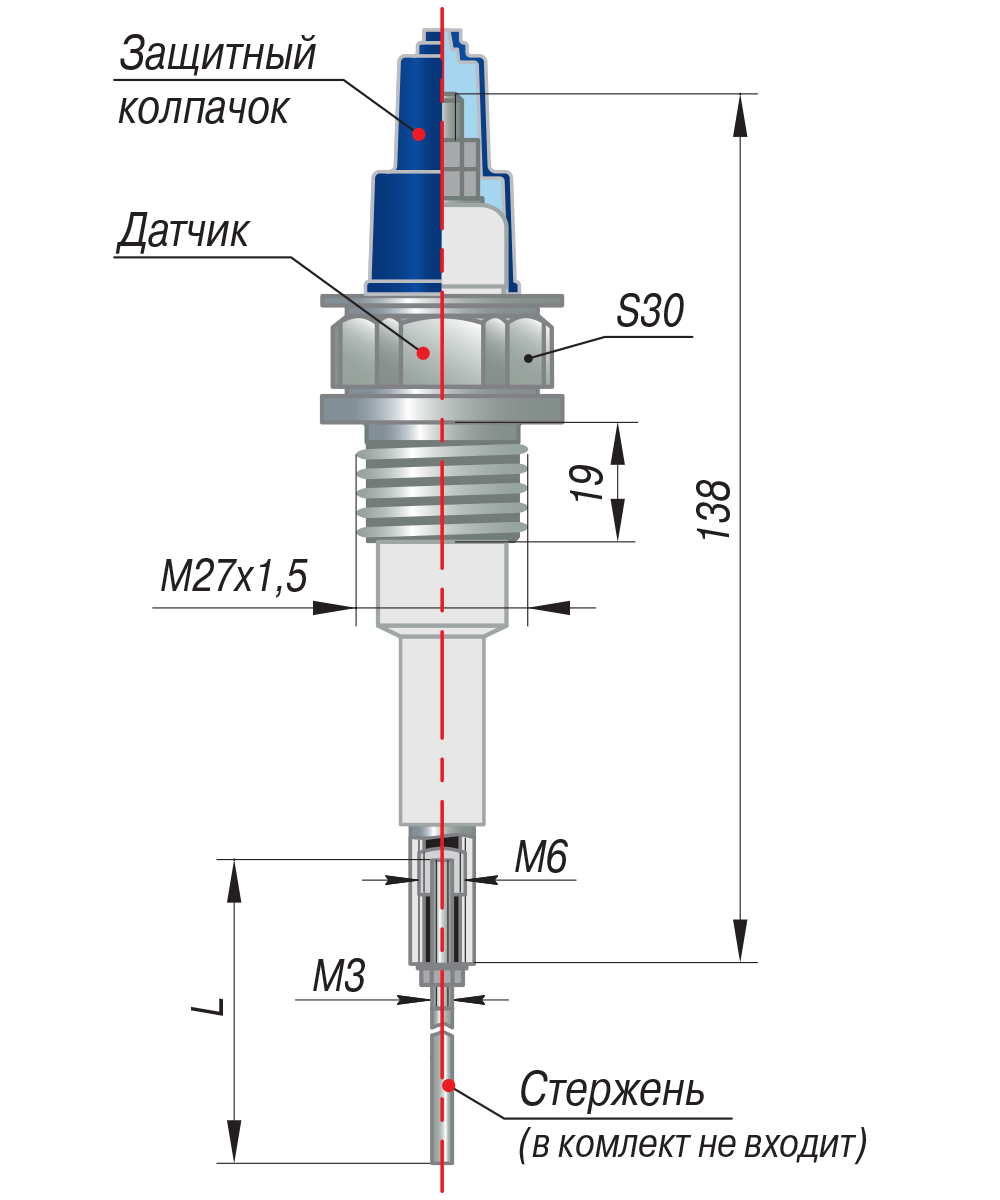

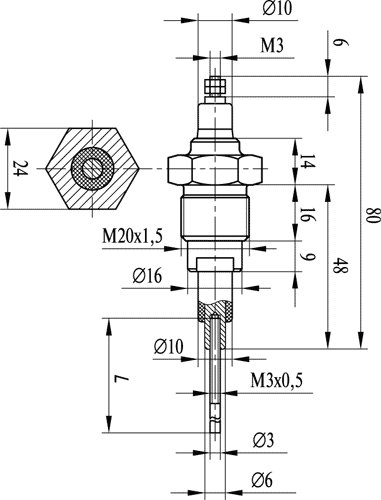

Габаритный чертеж
Присоединительные размеры	М20х1,5 мм	Резьба М S, мм H1, мм H2, мм H3, мм М18х1,5 мм 20 67 10 11 М20х1,5 мм 24 83 13 15 G1/2  24 83 13 15	М27×1,5 мм S30	М20х1,5 мм	М20×1,5 мм S27
Материал	Материал изолятора – керамика	Материал изолятора – полифениленсульфид	Материал изолятора – фторопласт	Материал изолятора – фторопласт	Материал изолятора – пластмасса
Давление измеряемой среды, не более	1 МПа	2,5 МПа	0,25 МПа	0,25 МПа	0,1 МПа
Максимальная рабочая температура	190 °С	240 °С	100 °С
Конструктивные преимущества	-	Особенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание	-

Тип датчиков и модификация	Стержни (электроды)
	Стержень	Стержень 1,95 с адаптером
Габаритный чертеж
Длина стержней, L*	0,5; 1; 1,95; 2,5; 3; 3,5; 4 м	1,95 м
Присоединительные размеры	М3×0,5 мм
Материал	Материал стержня – сталь нержавеющая 12Х18Н10Т
Конструктивные преимущества	Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
