Многоэлектродные кондуктометрические датчики уровня ОВЕН ДС и ОВЕН ДУ

Технические характеристики многоэлектродные кондуктометрические датчики уровня ОВЕН ДС и ОВЕН ДУ

Трехэлектродный датчик ДС.П.3 предназначен для сигнализации уровня жидкости в резервуарах открытого и закрытого типа.
Для кондуктометрического датчика ДС.П.3 производятся стержни (электроды) различной длины. Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м, которые не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резь­бой с двух сторон, адаптер, две гайки.

Материал электродов датчиков – сталь нерж. 12Х18Н10Т.

Модификации и основные параметры многоэлектродных датчиков уровня

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.

В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

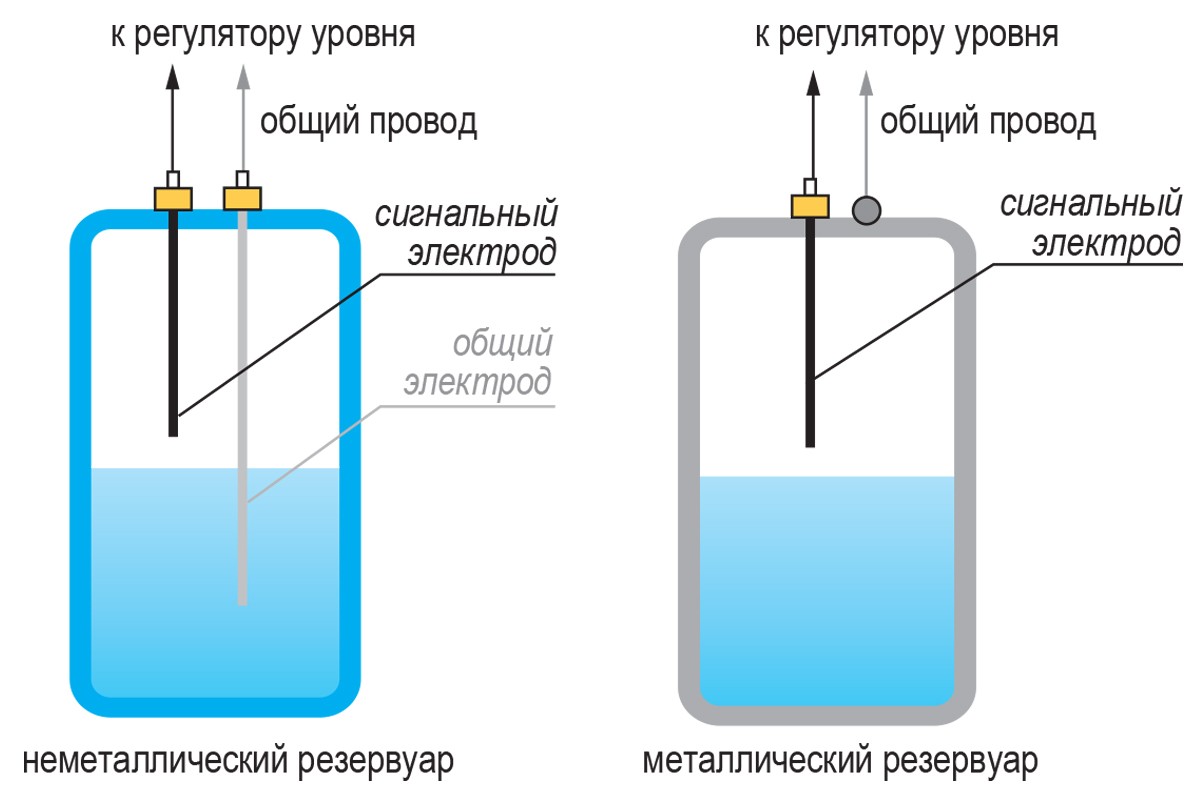

 Принцип действия

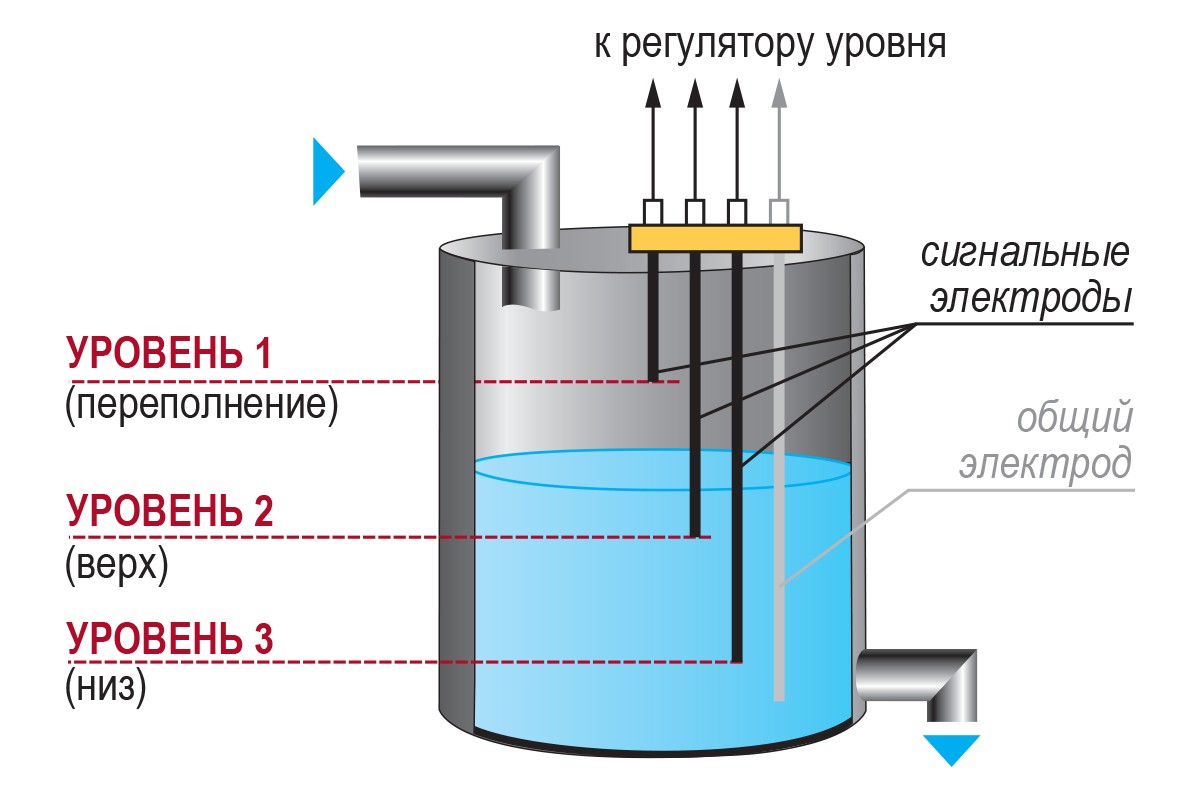

Пример применения (неметаллический резервуар)

Тип датчиков и модификация	Многоэлектродные датчики
	ДС.П.3	Стержени (электроды)		ДУ.3	ДУ.4	ДУ.5
		Стержень	Стержень 1,95 с адаптером

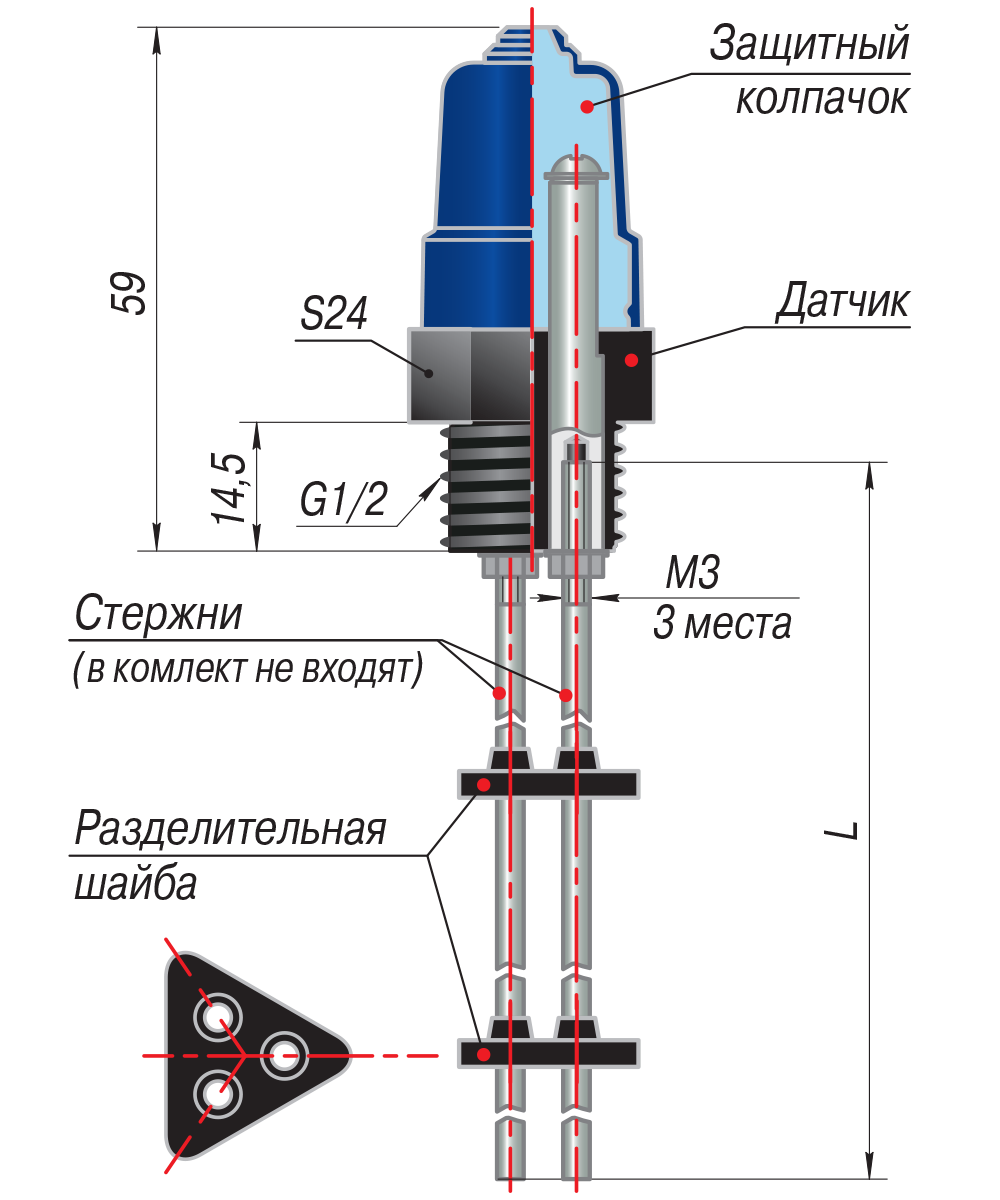

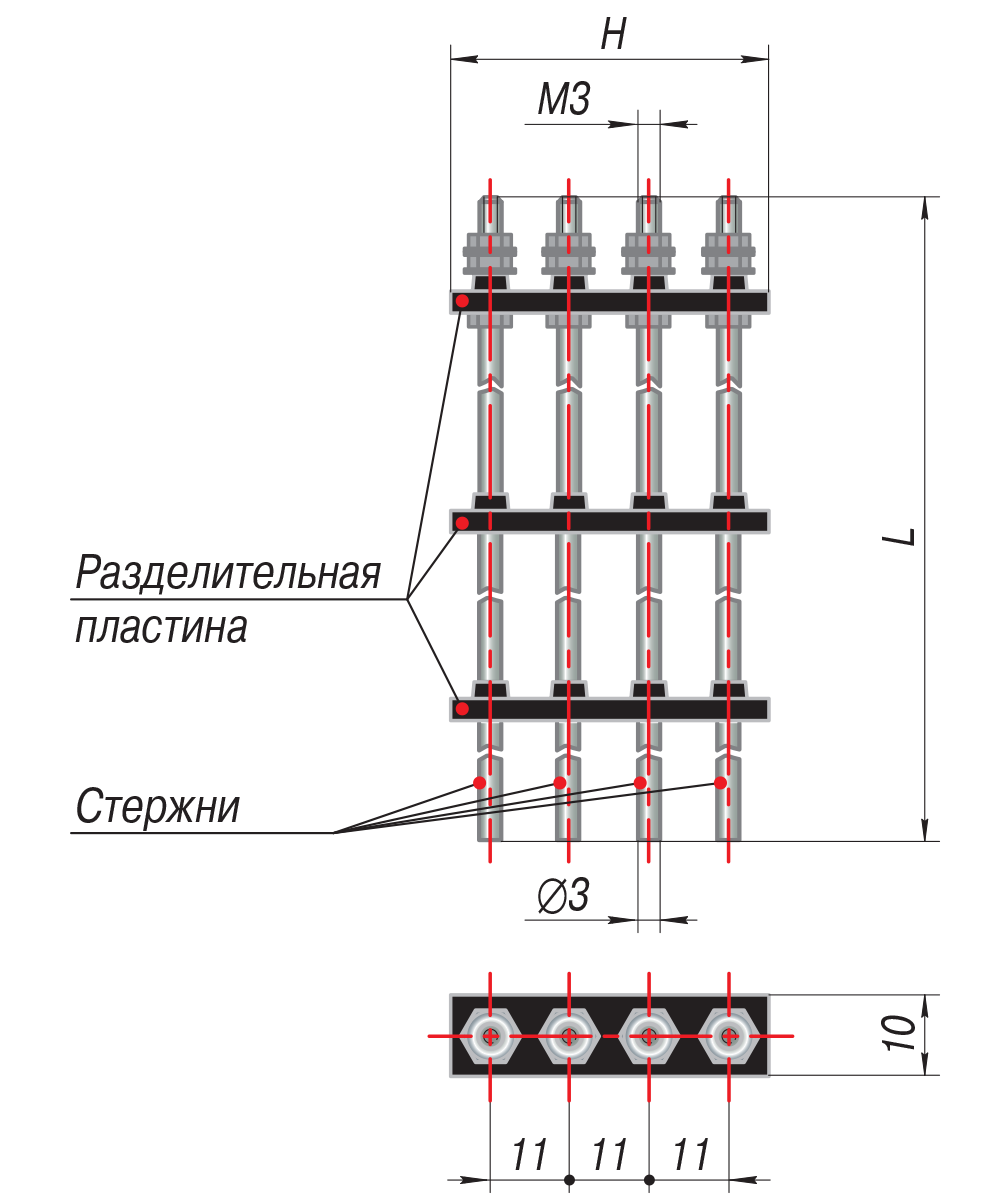

Габаритный чертеж
Количество стержней (электродов)	3*	1		3	4	5
Длина стержней, L		0,5; 1; 1,95; 2,5; 3; 3,5; 4 м	1,95 м	0,5; 1; 1,95; 2,5; 3; 3,5; 0 м
Присоединительные размеры	G1/2 S24	М3×0,5 мм		H=34 мм	H=45 мм	H=56 мм
Материал	Головка датчика – пластик. Разделительная пластина – пластик. Защитный колпачок – термоэластопласт	Сталь нержавеющая 12Х18Н10Т		Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик
Давление измеряемой среды, не более	2 МПа	-		-
Максимальная рабочая температура	70 °С	-		85 °С
Конструктивные преимущества	Компактность Удобство установки и подключения	Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.		-
Комплектность	Датчик – 1 шт. Разделительная пластина - 5 шт.	Стержень – 1 шт.	Стержень – 1 шт. Адаптер – 1 шт. Гайка – 2 шт.	Датчик – 1 шт.
