Технические характеристики ДТСХхх4 термосопротивления с кабельным выводом EXIA
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1…Т6 |
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
014 |
D=5 мм |
латунь |
20 |
|
024 |
D=8 мм |
сталь 12Х18Н10Т |
30 |
|
|
214 |
D=5 мм |
сталь 12Х18Н10Т |
30, 40, 50, 60, 80, 100, 120, 160 |
|
 |

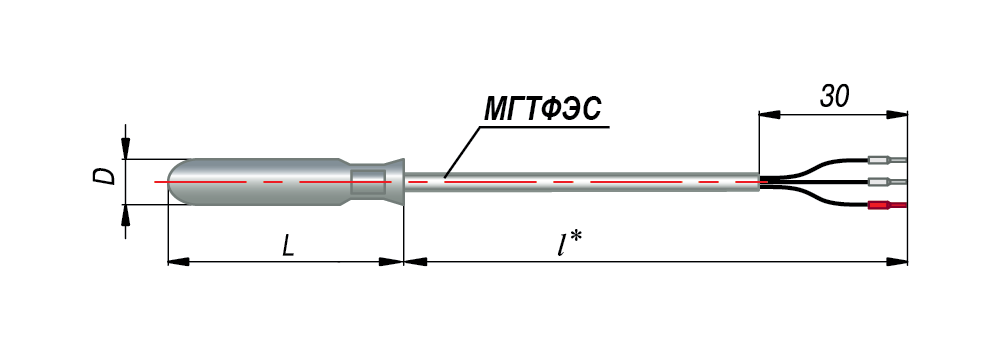

314 |
D=5 мм |
сталь 12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
 |

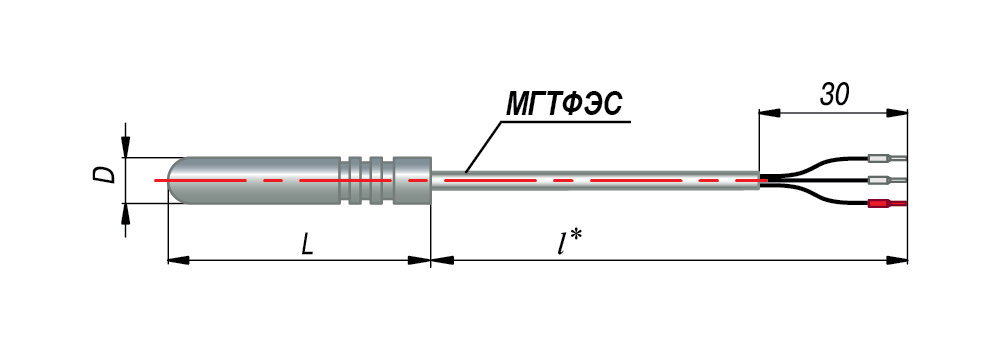

414 |
D=5 мм |
сталь 12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
 |

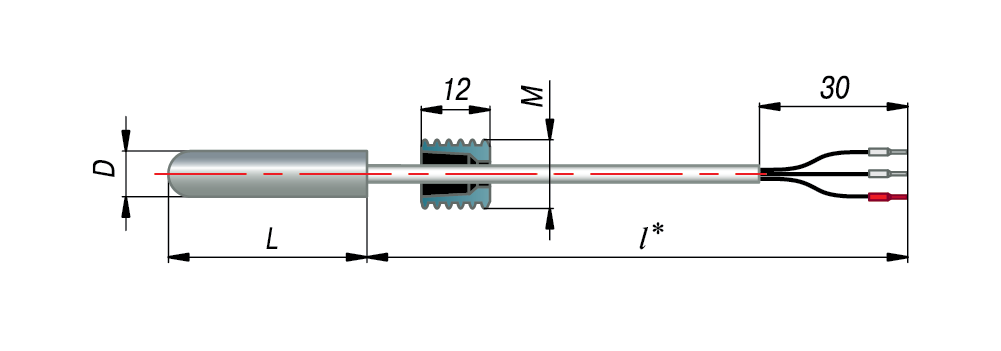

034 |
D=5 мм, M=8×1 мм |
латунь |
20 |
|
044 |
D=8 мм, M=12×1,5 мм |
сталь 12Х18Н10Т |
30 |
|
 |

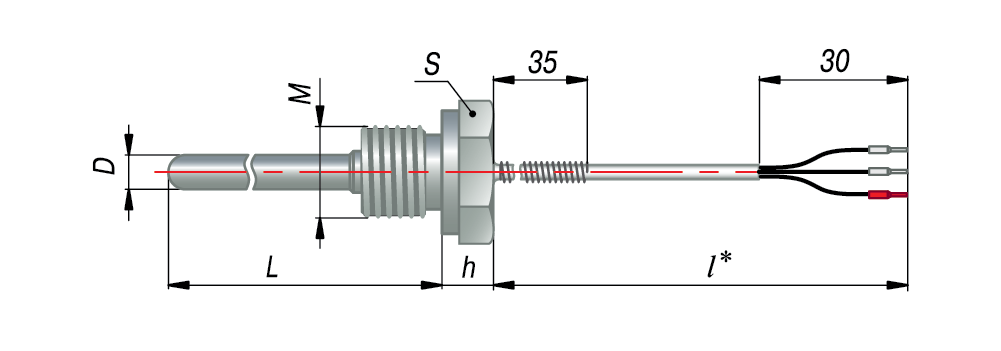

054 |
D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм |
сталь 12Х18Н10Т |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
|
064 |
D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
074 |
D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
194 |
D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
 |

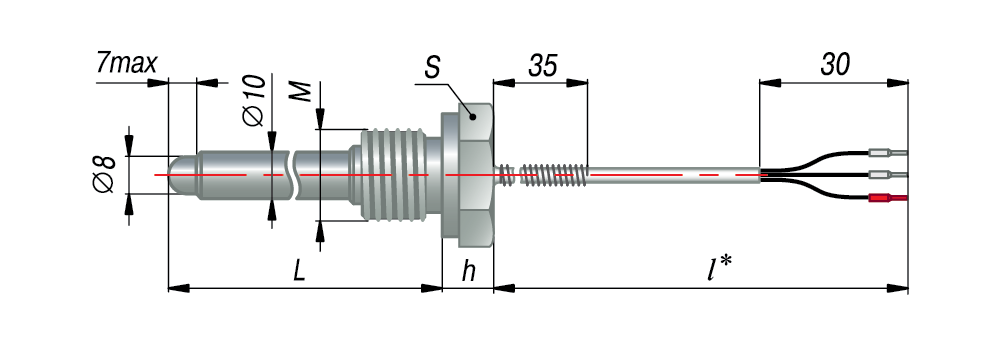

084 |
D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
||
 |

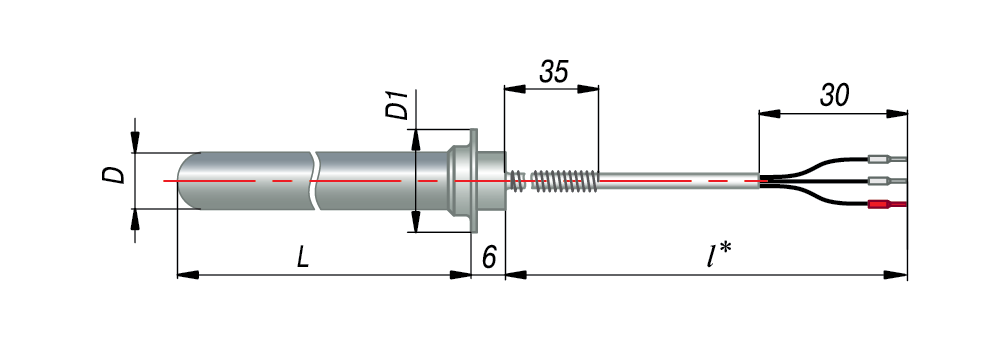

094 |
D=6 мм, D1=13 мм |
||
|
104 |
D=8 мм, D1=18 мм |
|||
|
114 |
D=10 мм, D1=18 мм |
|||
 |

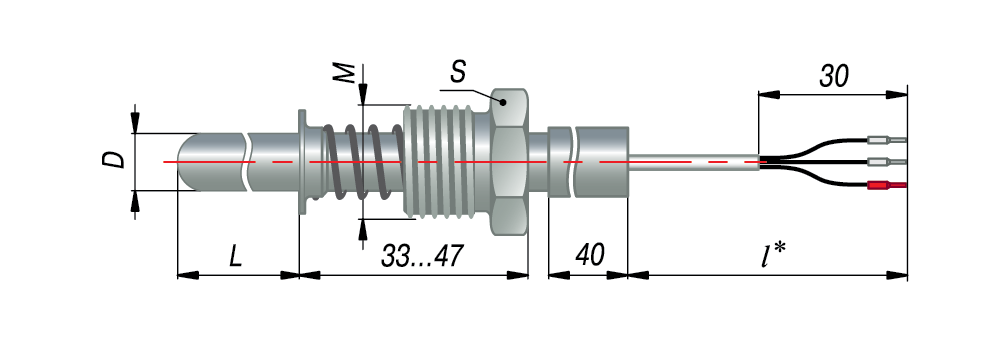

124 |
D=6 мм, M=16×1,5 мм**, S=17 мм |
60, 80, 120, 160, 200, 250, 320, 400, 500 |
|
|
134 |
D=8 мм, M=20×1,5 мм**, S=22 мм |
|||
|
144 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
|||
 |

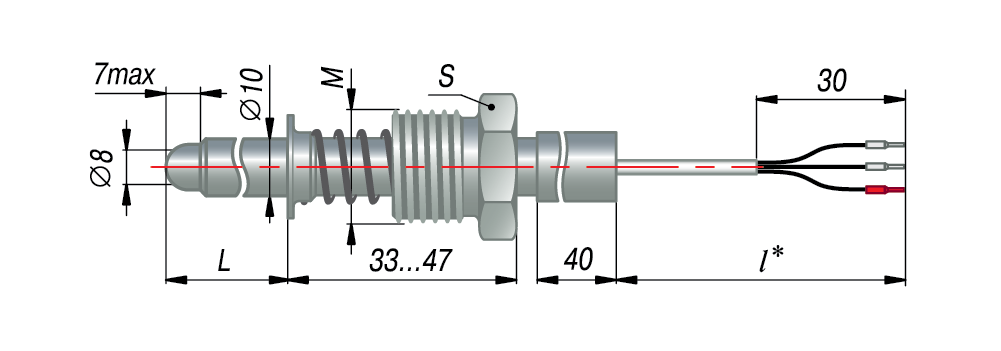

154 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
||
 |

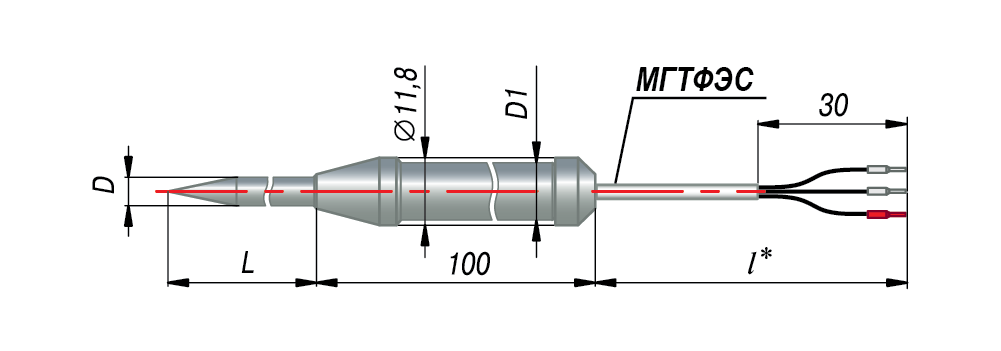

164*** |
D=4 мм, D1=10 мм |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
174 |
D=5 мм, D1=10 мм |
|||
|
184 |
D=6 мм, D1=10 мм |
|||
 |

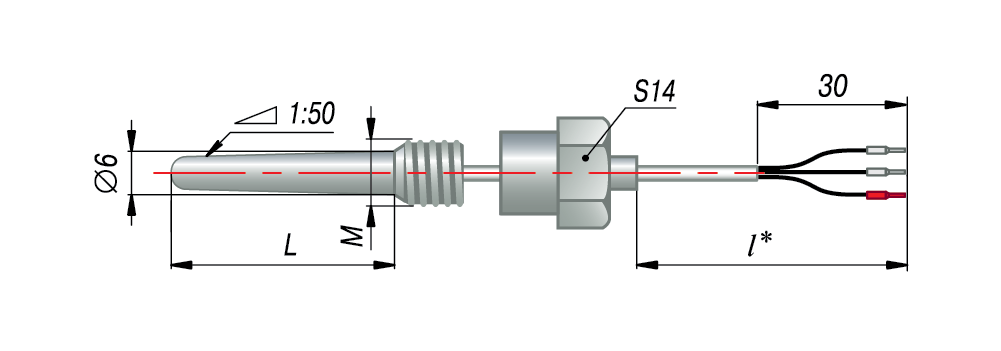

204 |
M=10×1 мм, S=14 мм |
латунь |
40, 65 |
 |

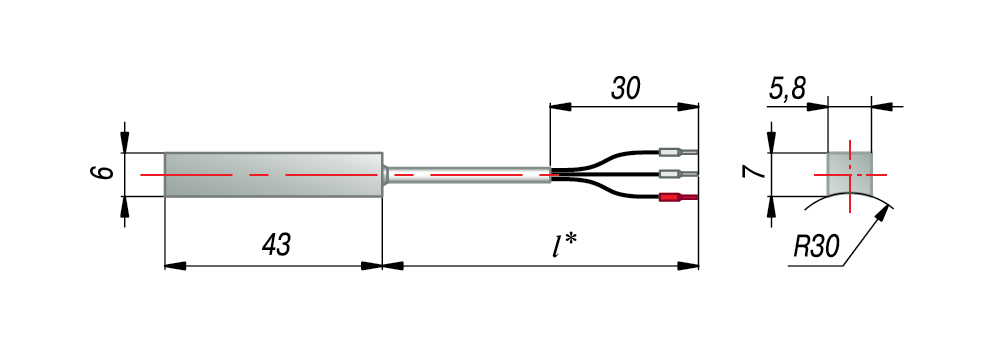

224 |
Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута. |
латунь |
43 |
 |

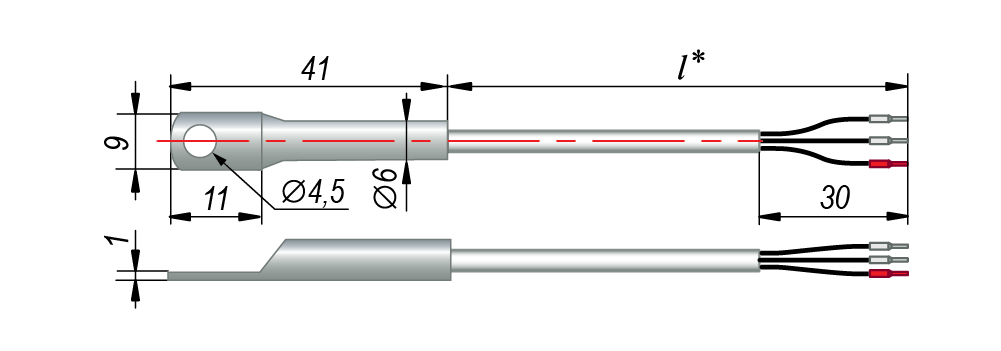

324 |
D=6 мм |
сталь 12Х18Н10Т |
41 |
