ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485

Цена: по запросу

Наличие уточняйте

Сравнить

В избранное

Количество:

Добавить в корзину

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Краткие характеристики:

Производитель:
Овен

Технические характеристики термосопротивлений ДТСхх5М.RS с цифровым интерфейсом RS-485

Датчики температуры с цифровым интерфейсом RS-485 ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Датчики температуры с цифровым интерфейсом RS-485 ДТС-RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Термометры сопротивления ДТС-RS с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Датчики температуры с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и выходом 4…20 мА).

Преимущества датчиков температуры ОВЕН с RS-485

Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
Не занимают аналоговые входы.
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
Передают данные напрямую в «облако».
Увеличивают помехоустойчивость линии связи
Увеличивают длину линии связи до 1200 метров.

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L, мм
	015	D=8 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм
Подвижный штуцер	035	D=8 мм, M=20×1,5 мм, S=22 мм	60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	045	D=10 мм, M=20×1,5 мм, S=22 мм
	145	D = 6 мм M = 20х1,5 мм S = 22 мм

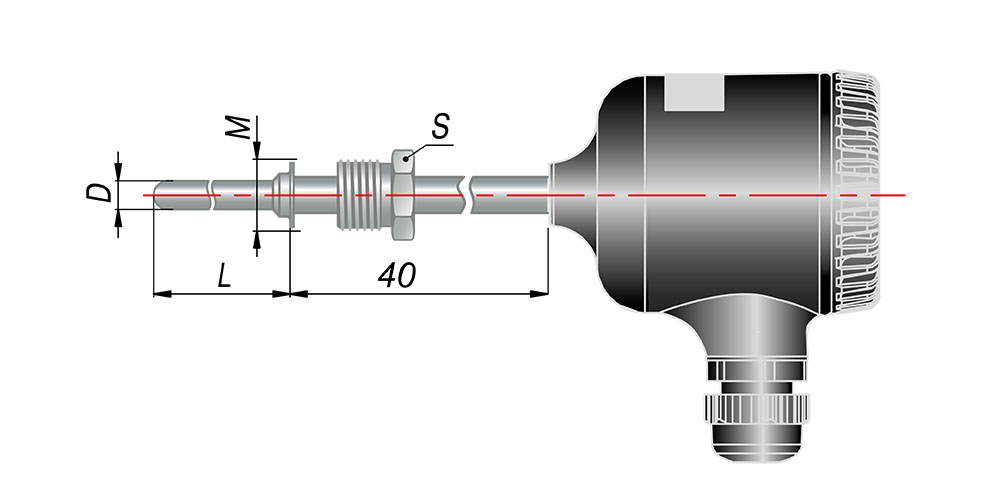

Подвижный штуцер	335	D = 8 мм M = 20х1,5 мм S = 22 мм
Подвижный штуцер	055	D = 10 мм M = 20х1,5 мм S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20×1,5 мм, S=27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм, S=27 мм
	085	D=10 мм, M=27×2 мм, S=32 мм
Подвижный штуцер	095	D=10 мм, M=20×1,5 мм, S=22 мм
	105	D=8 мм, M=20×1,5 мм, S=27 мм

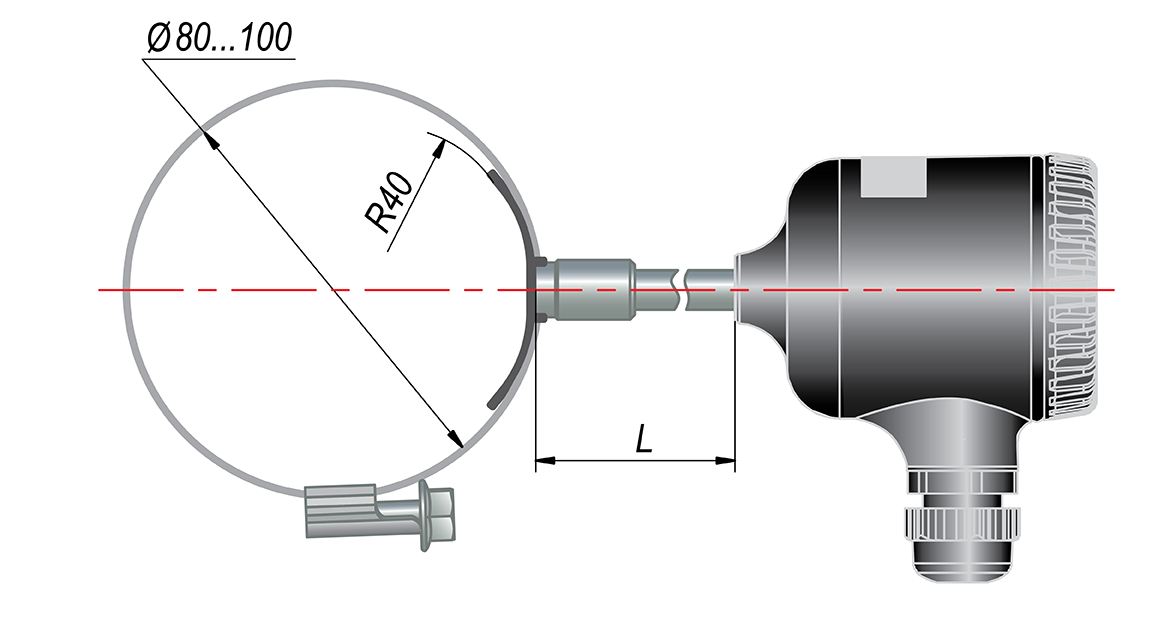

	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм.	50, 80, 100, 120

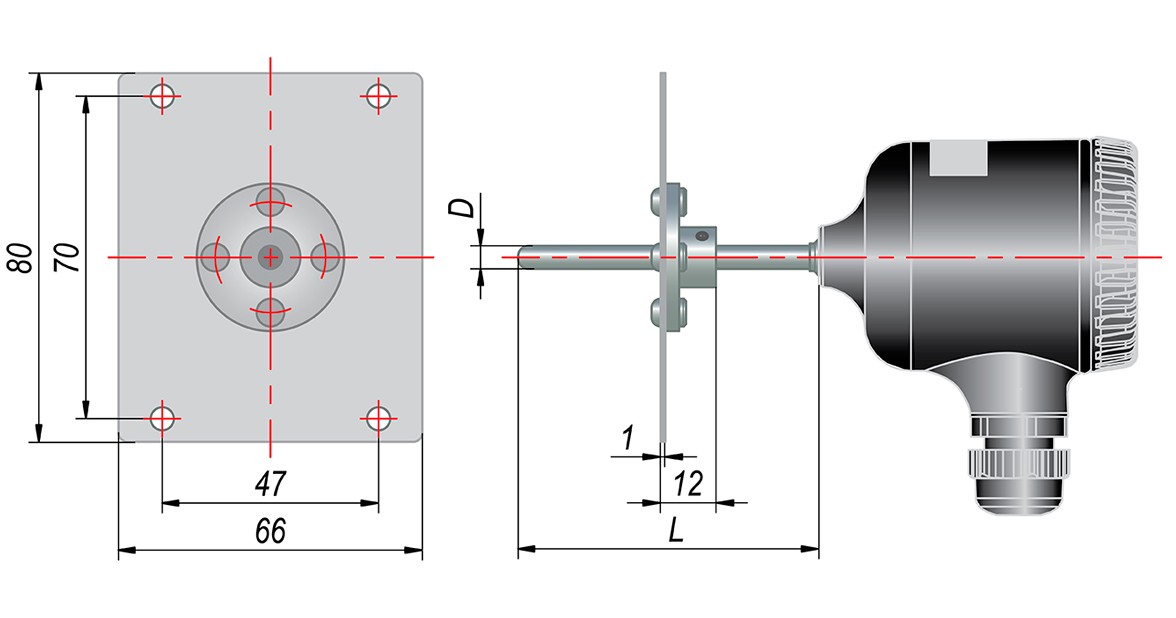

	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320

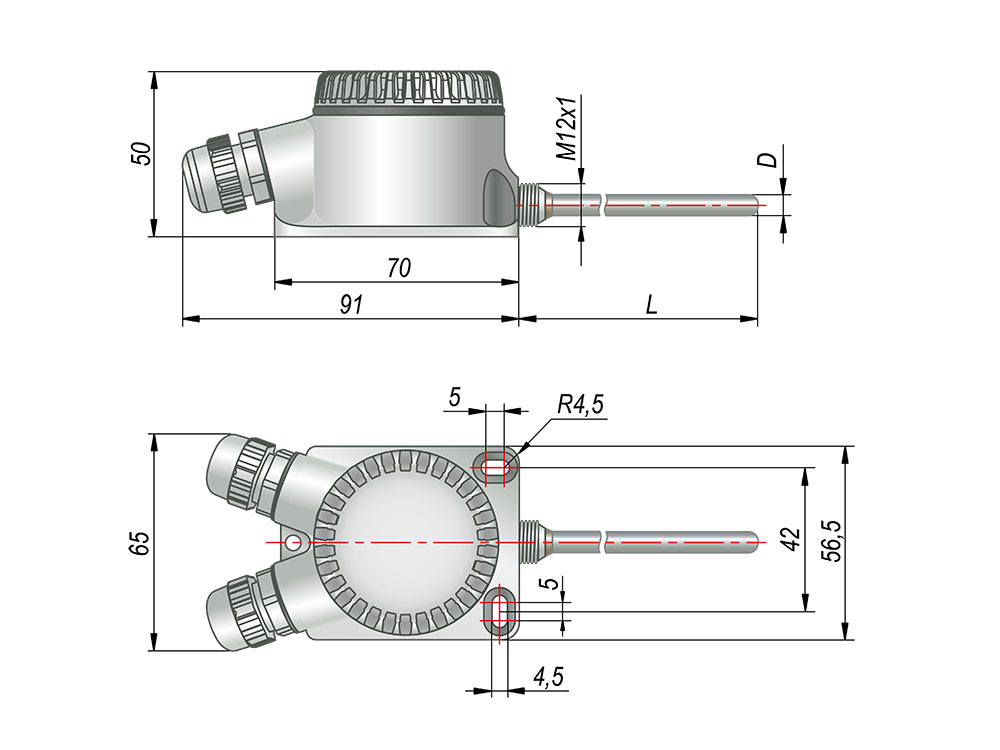

	125	D = 6 мм	60, 80, 100

Конструктивное исполнение коммутационной головки для ДТСхх5М.RS

Конструктивное исполнение головки	Под НПЦ-1
Материал головки	Пластмассовая	Металлическая
Чертеж
Кабельный ввод	М16×1,5	М20×1,5
Диаметр подключаемого кабеля	до 10 мм	до 10 мм

Метрологические характеристики термосопротивлений ДТСхх5М.RS

Датчик	Максимальный диапазон измерений, °С	Пределы допускаемой основной приведенной погрешности, %
ДТС-50М, ДТС-100М	-50...+180	±0,5; ± 1,0
ДТС-PT100, ДТС-100П	-50…+300 -50…+500	± 0,25 ± 0,5
ДТС325М	-50…+200	± 0,25; ±0,5; ± 1,0
ДТС125М	-40…+85	± 1,0

Технические характеристики

Характеристика		Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)		24 В
Диапазон допустимых напряжений питания (постоянного тока)		10...42 В
Защита от смены полярности напряжения питания		Есть
Гальваническое разделение цепи питания от цепи ЧЭ		Нет
Гальваническое разделение цепи питания от цепи интерфейса RS-485		Есть, до 500 В
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более		10 мин
Интерфейс связи RS-485
Скорости обмена		9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи		Modbus RTU
Режим работы в сети		Slave
Входное сопротивление		96 кОм (1/8 от стандартной нагрузки)
Характеристики конструкции
Показатель тепловой инерции, не более		20...40 с
Номинальное давление (не более) защитной арматуры с диаметром погружной части	до 6 мм	0,4 МПа
	от 8 до 12 мм	0,6 МПа
	12 мм и более	10,0 МПа
Степень защиты (по ГОСТ 14254)	корпус с пластмассовой коммутационной головкой	IP 54
	корпус с металлической коммутационной головкой и ДТС125М	IP 65
Кабельный ввод (максимальный диаметр подключаемого кабеля)	для пластмассовой коммутационной головки	М16×1,5 (ø10 мм)
	для пластмассовой коммутационной головки ДТС125М.RS	М16×1,5 (ø6 мм)
	для металлической коммутационной головки	М20×1,5 (ø10 мм)
Характеристики надежности
Средняя наработка на отказ, не менее		50 000 ч
Средний срок службы, не менее		12 лет
Время непрерывной работы		Круглосуточно
