Термосопротивления с коммутационной головкой ДТСхх5 предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Краткие характеристики:
Тип оборудования:
Датчик температуры
Тип чувствительного элемента:
Термосопротивление
Способ подключения к датчику:
Коммутационная головка
Выходной сигнал 4-20 мА:
Отсутствует
Взрывозащита:
Отсутствует
Производитель:
Овен
Технические характеристики термосопротивлений с коммутационной головкой ДТСхх5
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009 термосопротивлений с коммутационной головкой ДТСхх5:- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):
– ДТС с платиновым ЧЭ:
- в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
- в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
- 200 °С – для клеммных головок из алюминиевого сплава
- 120 °С – для головок из полиамида
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

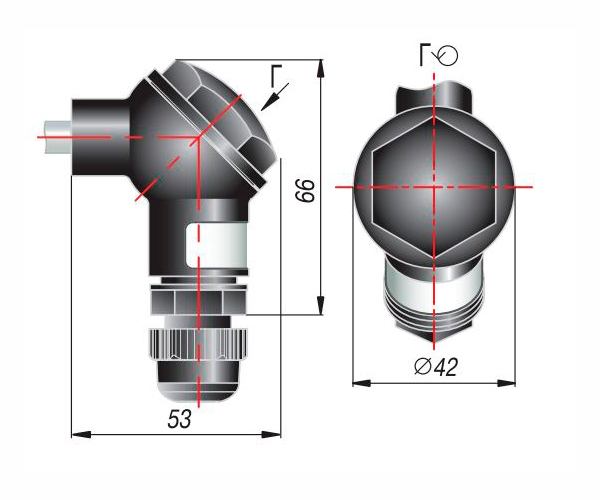

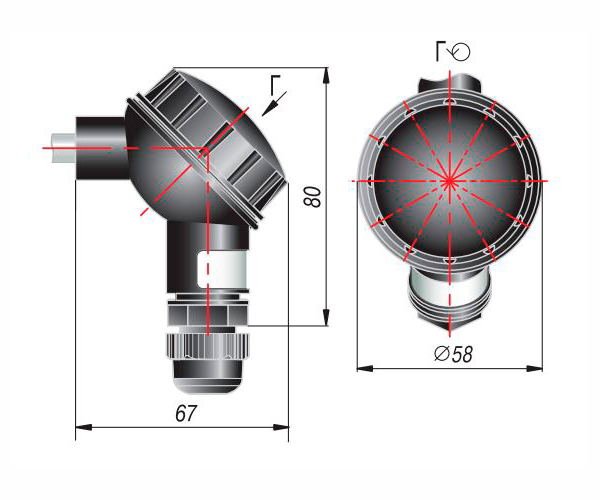

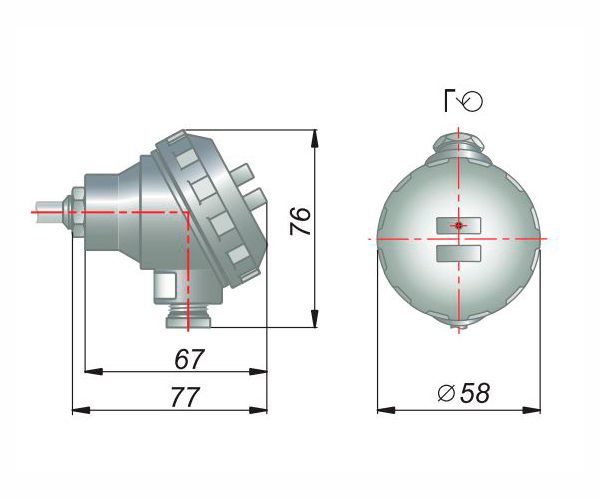

Конструктивное исполнение коммутационной головки для ДТС
|
Стандартное исполнение |
Увеличенная |
||
| Пластмассовая | Металлическая | Пластмассовая |
Металлическая |
|
|
|
|
|
Конструктивные исполнения датчиков
| Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
015 | D=8 мм | Сталь 12Х18Н10Т |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 |
D=10 мм |
|||
| 515 |
D=6 мм |
|||
 |

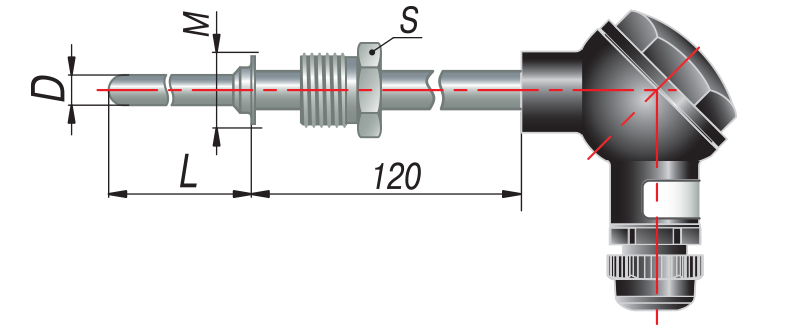

035 |
D=8 мм, M=20×1,5 мм**, S=22 мм |
||
| 045 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
|||
| 145 |
D=6 мм, M=20×1,5 мм**, S=22 мм |
|||
 |

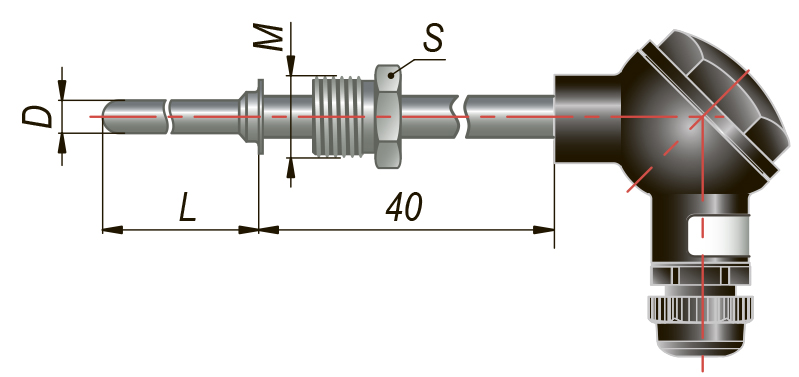

335 |
D=8 мм, M=20×1,5 мм**, S=22 мм |
||
 |
055 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
 |
065 |
D=8 мм, M=20×1,5 мм**, S=27 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
075 |
D=10 мм, M=20×1,5 мм**, S=27 мм |
|||
|
085 |
D=10 мм, M=27×2 мм**, S=32 мм |
|||
 |
095 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
||
 |
105 |
D=8 мм, M=20×1,5 мм**, S=27 мм | ||
|
505 |
D=6 мм, M=20×1,5 мм**, S=27 мм |
|||
 |

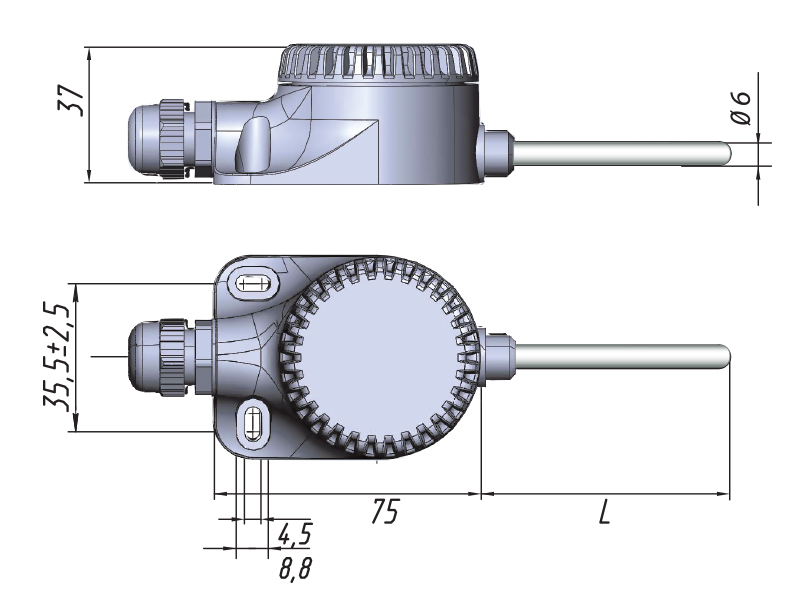

125Л |
D=6 мм (-60...+85 °С) |
60, 80, 100 |
|
 |

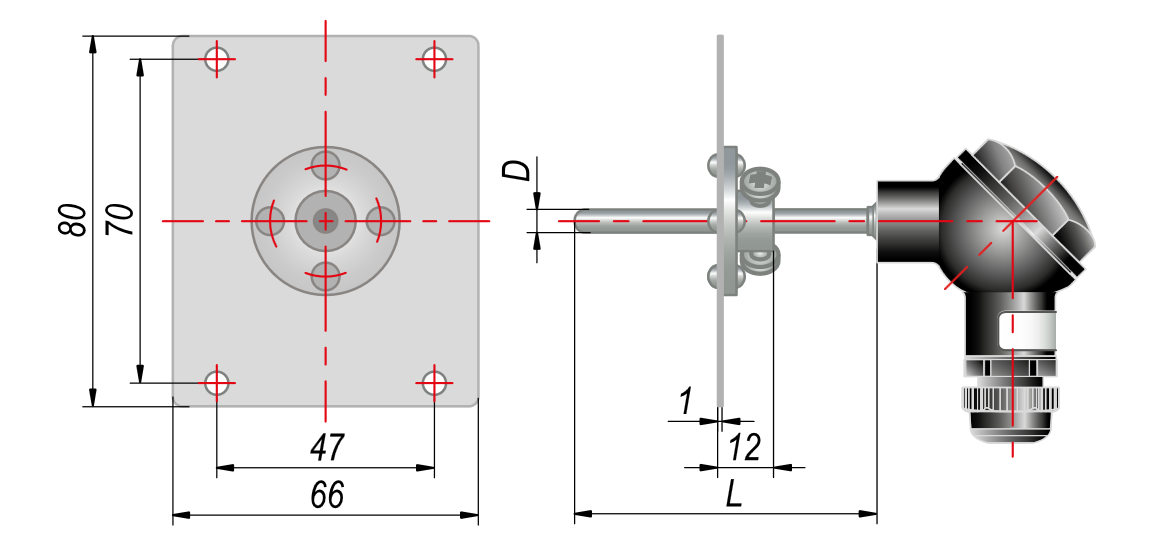

405 |
D=5 мм |
80, 100, 120, 160, 200, 250, 320 |
** По спец. заказу возможно изготовление датчиков с трубной резьбой.
Примечание:
- Датчики 50/100 Ом с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.
- Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
- Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
- При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
