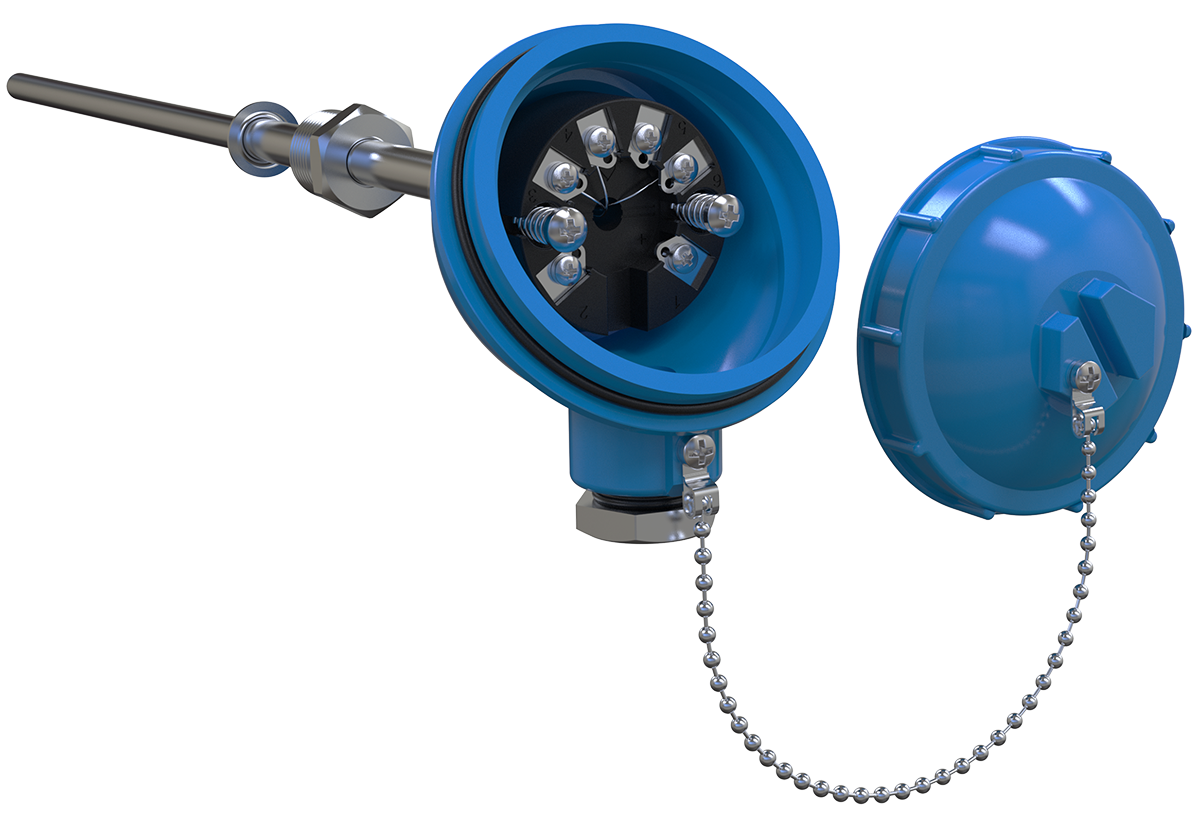

ДТСхх5Е.И-Exia термосопротивления с выходным сигналом 4…20 мА EXIA

Цена от: 19860.00 р.

Наличие уточняйте

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Краткие характеристики:

Производитель:
Овен

Технические характеристики ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXIA

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

Тип выхода: аналоговый, многопредельный
Диапазон измеряемых температур: –50…+500 °С
НСХ: Pt100
Выходной сигнал: 4…20 мА, HART
Класс точности: ±0,25 %; ±0,5 %
Межповерочный интервал — 2 года

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал	*Длина монтажной части L, мм**

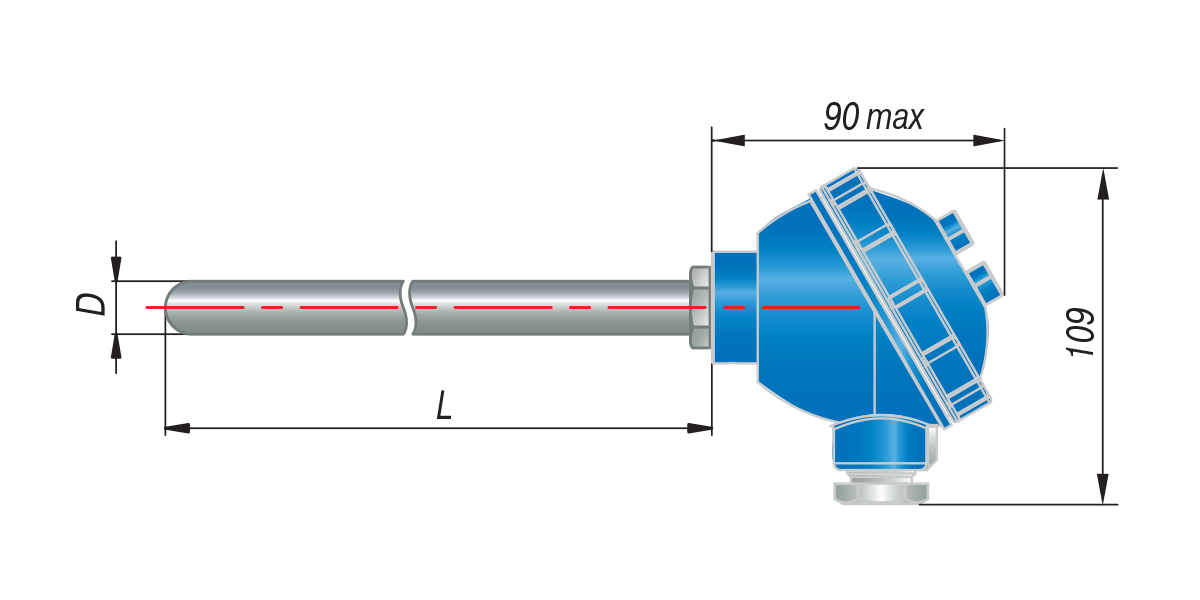

	015	D = 8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм

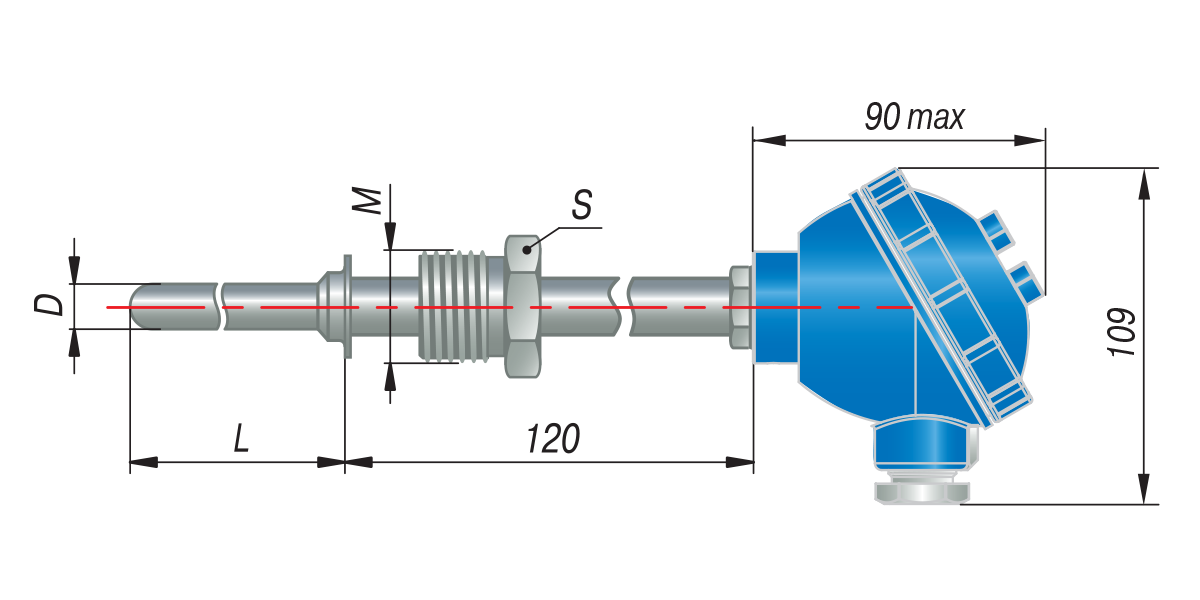

	035	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм
	045	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм

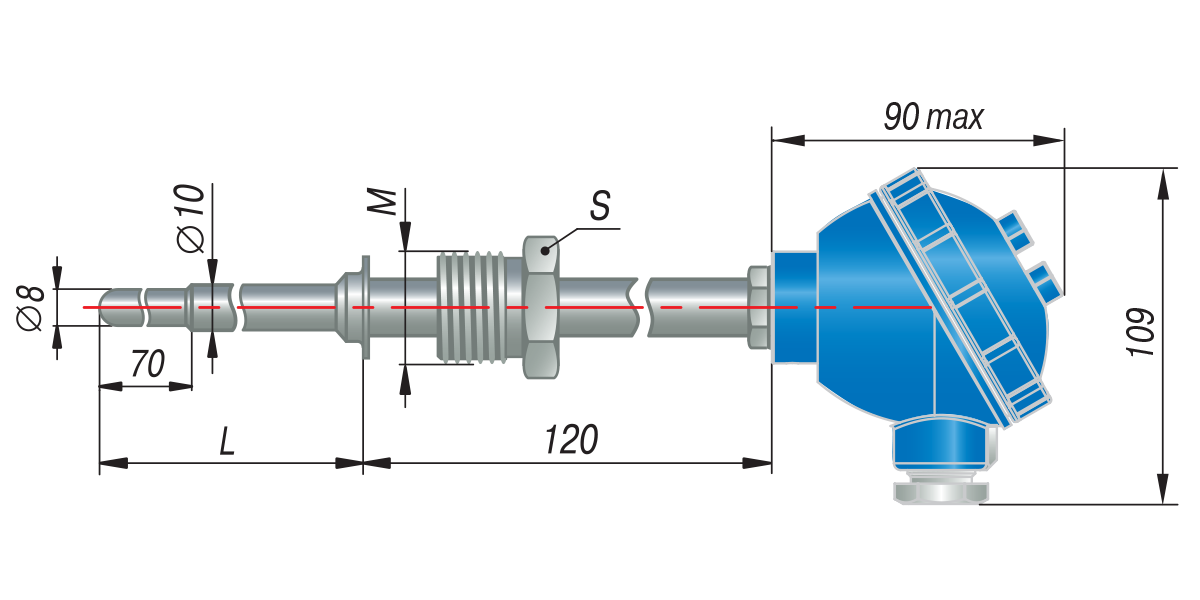

	055	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

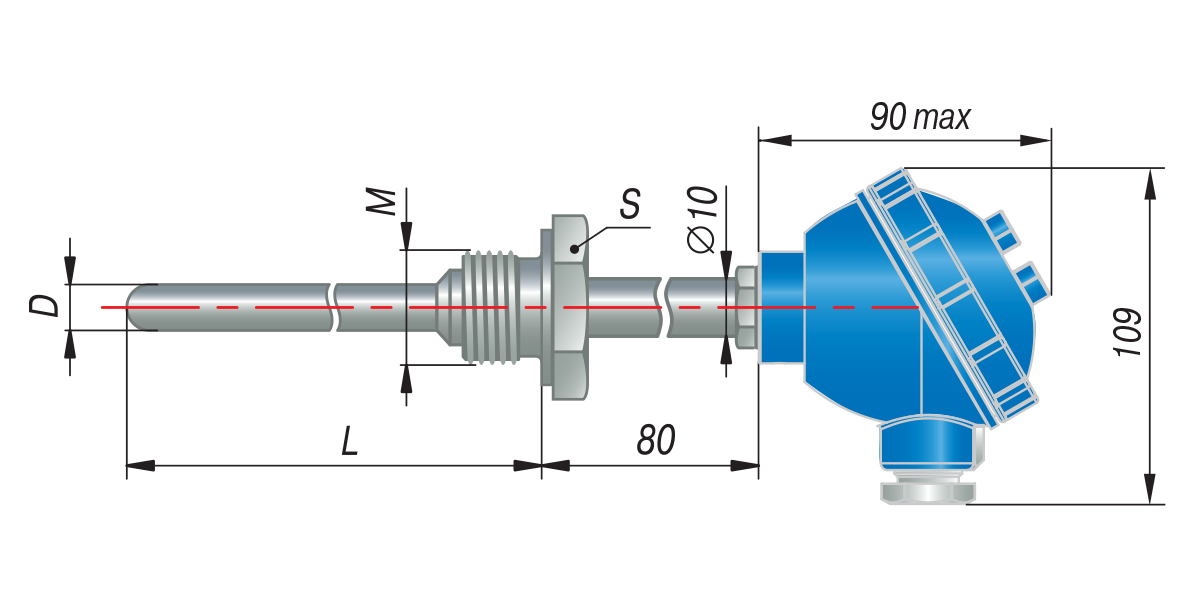

	065	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
	085	D = 10 мм, M = 27 × 2 мм**, S = 32 мм

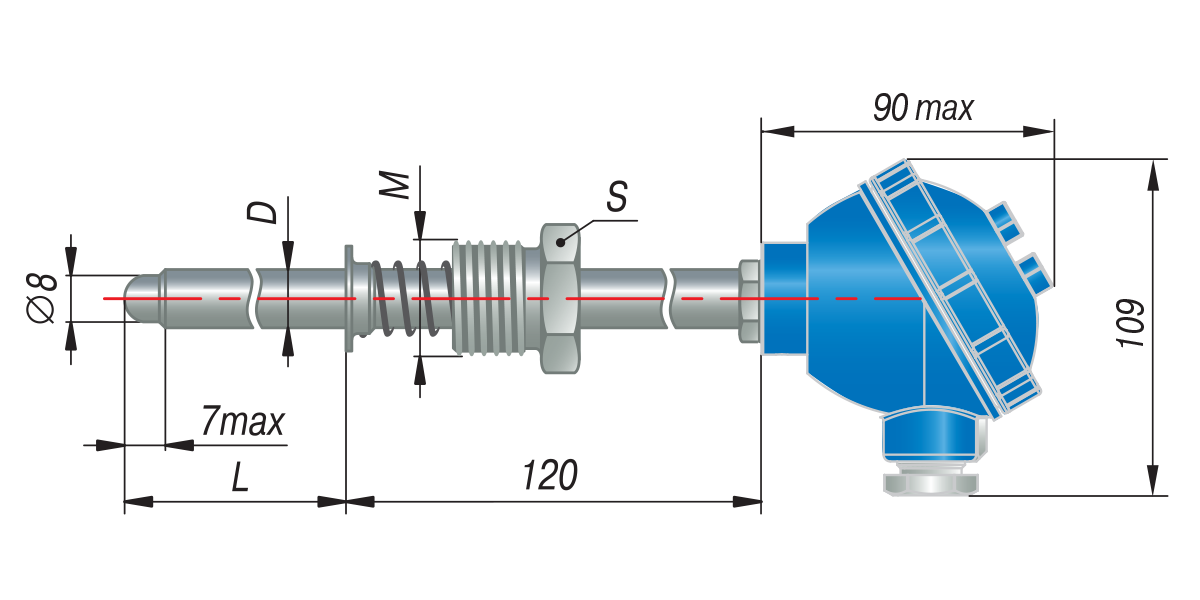

	095	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

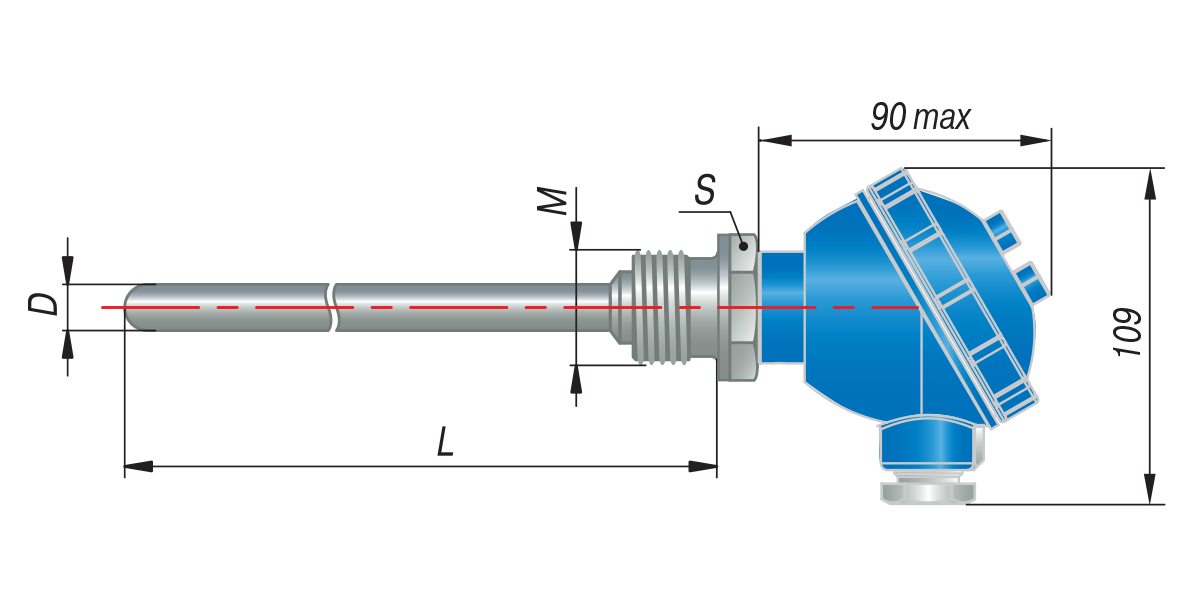

	105	D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6 максимальная допустимая температура наружной поверхности корпуса: +80 °С.

Технические характеристики

Наименование	Значение
Питание
Номинальное значение напряжения питания (постоянного тока), В	24
Диапазон допустимых напряжений питания (постоянного тока), В	8…30
Максимальная мощность потребления, Вт	0,8
Защита от обратной полярности напряжения питания	есть
Выходной сигнал
Диапазон выходного тока, мА	4…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА	23
Вид зависимости «ток от температуры»	линейная
Диапазон преобразования температур	определяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом	250…956
Время установления рабочего режима после включения напряжения питания, сек, не более	30
Интерфейс	HART
Конструкция
Способ контакта с измеряемой средой	погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)	IP65
Надежность
Средняя наработка на отказ, ч, не менее	15 000
Средний срок службы при номинальной температуре применения, лет, не менее: – для ДТП-И.Ex – для ДТС-И.Ex	8 10
Параметры взрывозащиты
Маркировка	0 Ex ia IIC T6 Ga
Максимальные значения для подключения по токовой цепи	Ui = 30 В, Ii = 120 мА, Li = 10 мкГн, Ci = 1,0 нФ

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

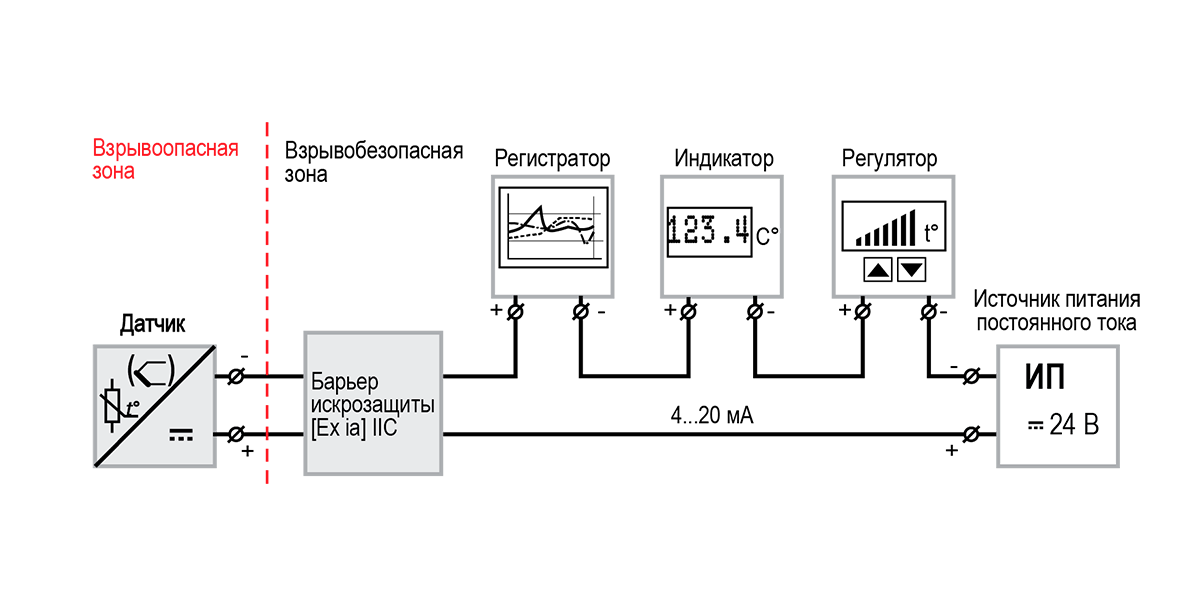

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

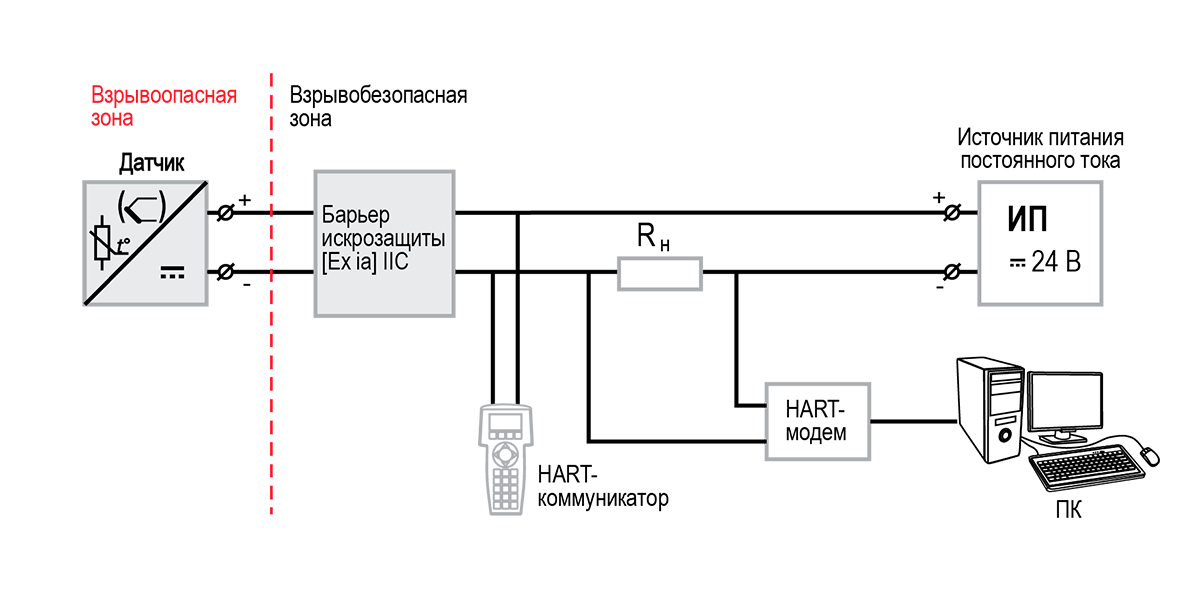

Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
