ДТСхх5Д.И-Exd термосопротивления с выходным сигналом 4…20 мА EXD

Технические характеристики ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

• Тип выхода: аналоговый, многопредельный
• Диапазон измеряемых температур: –50…+500 °С
• НСХ: Pt100
• Выходной сигнал: 4…20 мА, HART (только для РТ100)
• Класс точности: ±0,25 %; ±0,5 %
• Межповерочный интервал — 2 года

Конструктивные исполнения

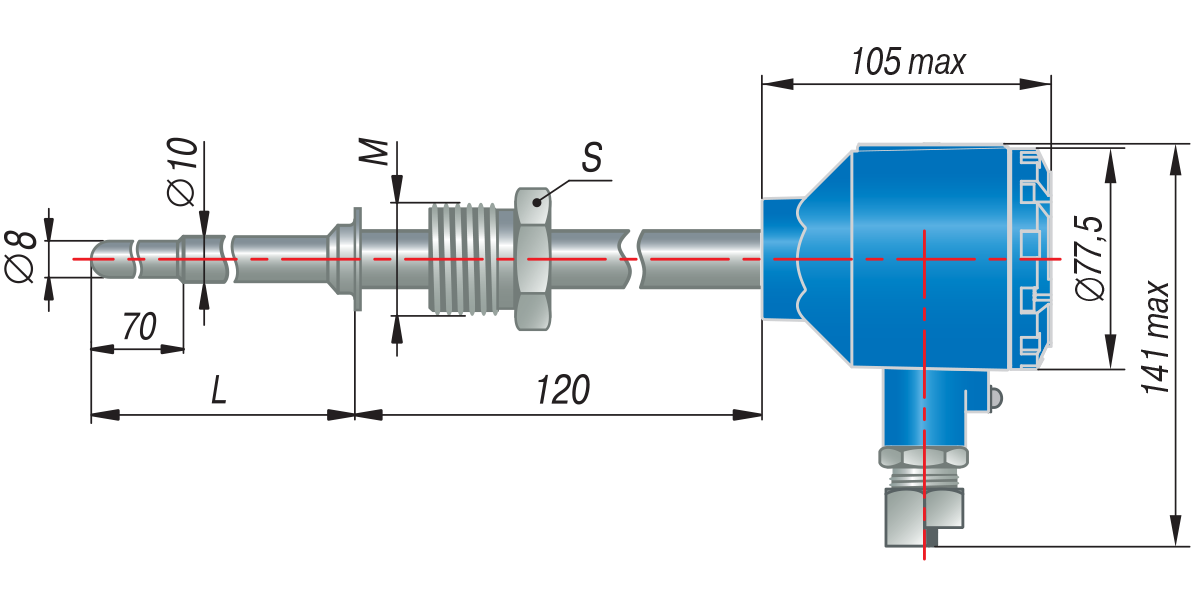

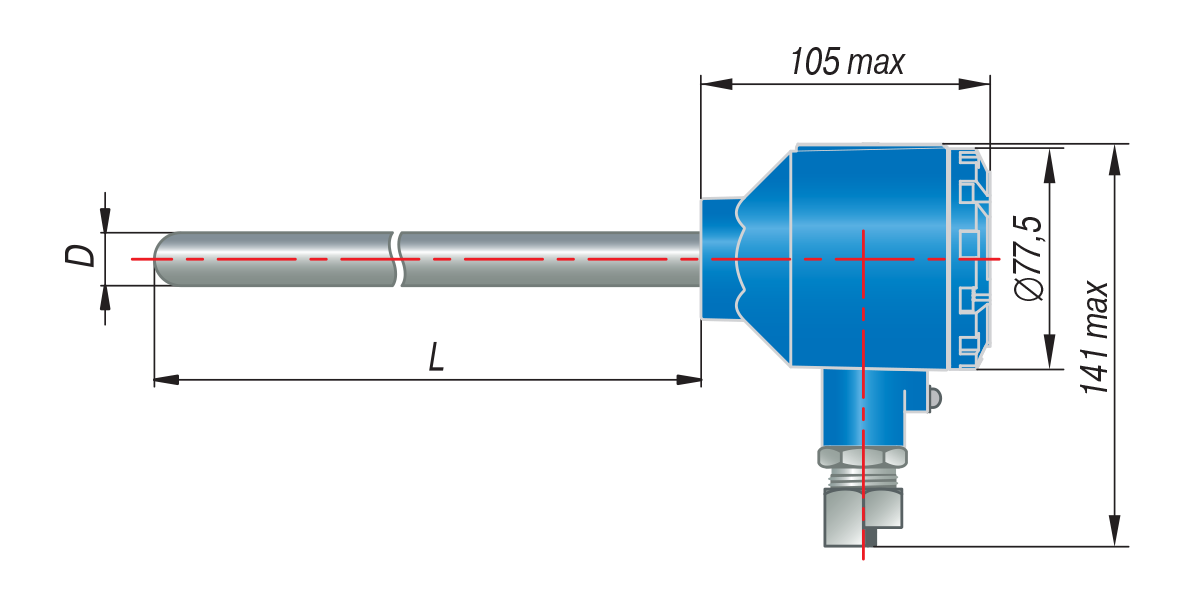

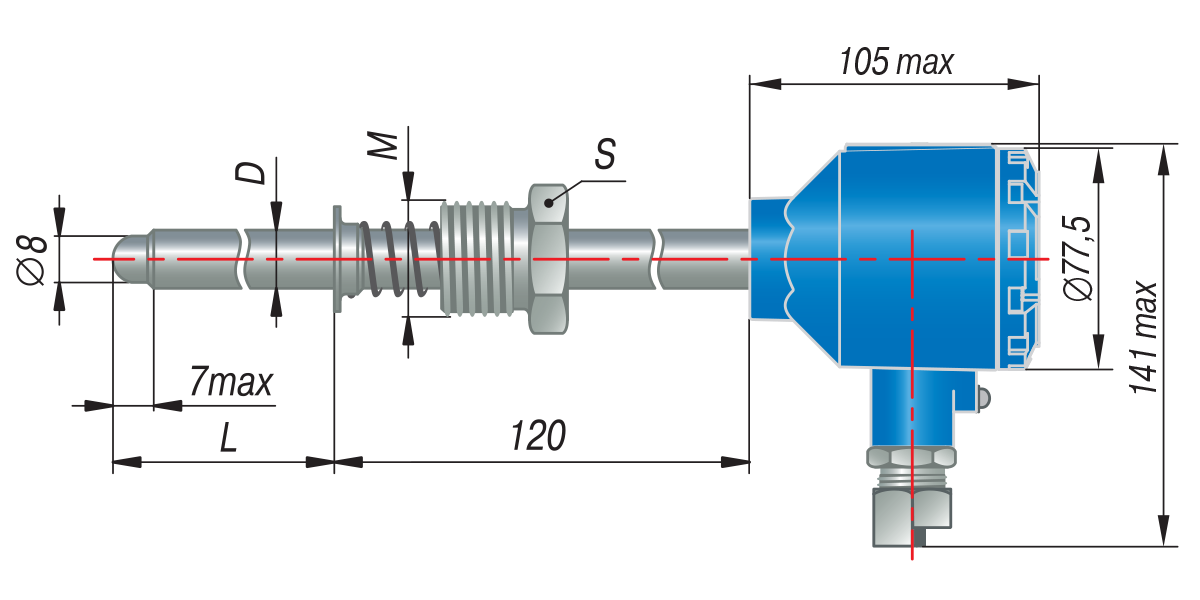

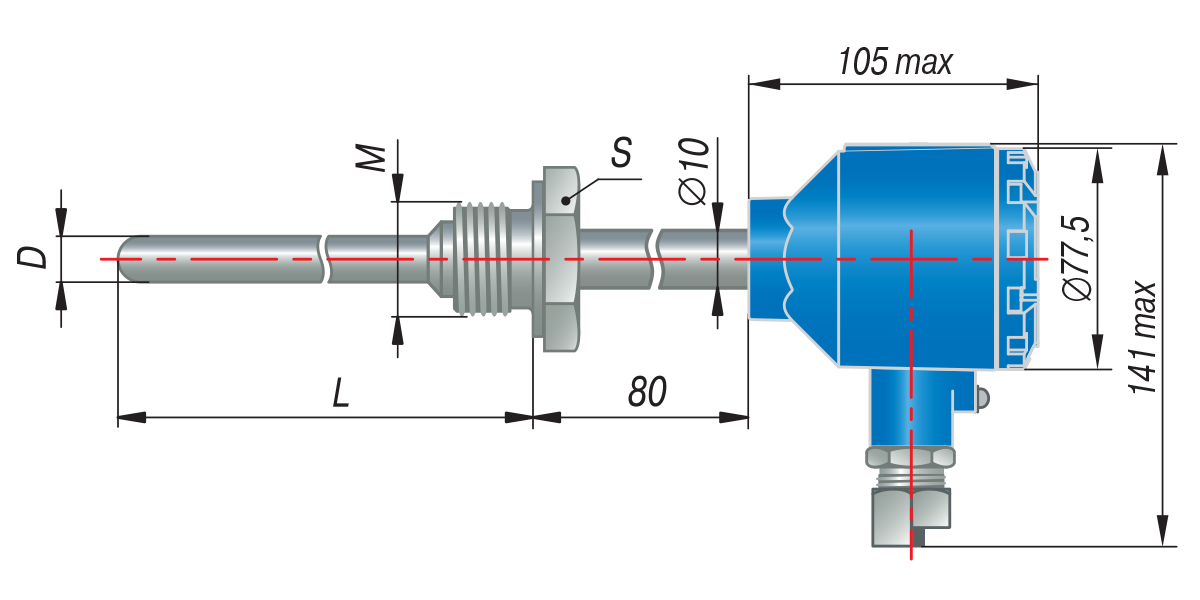

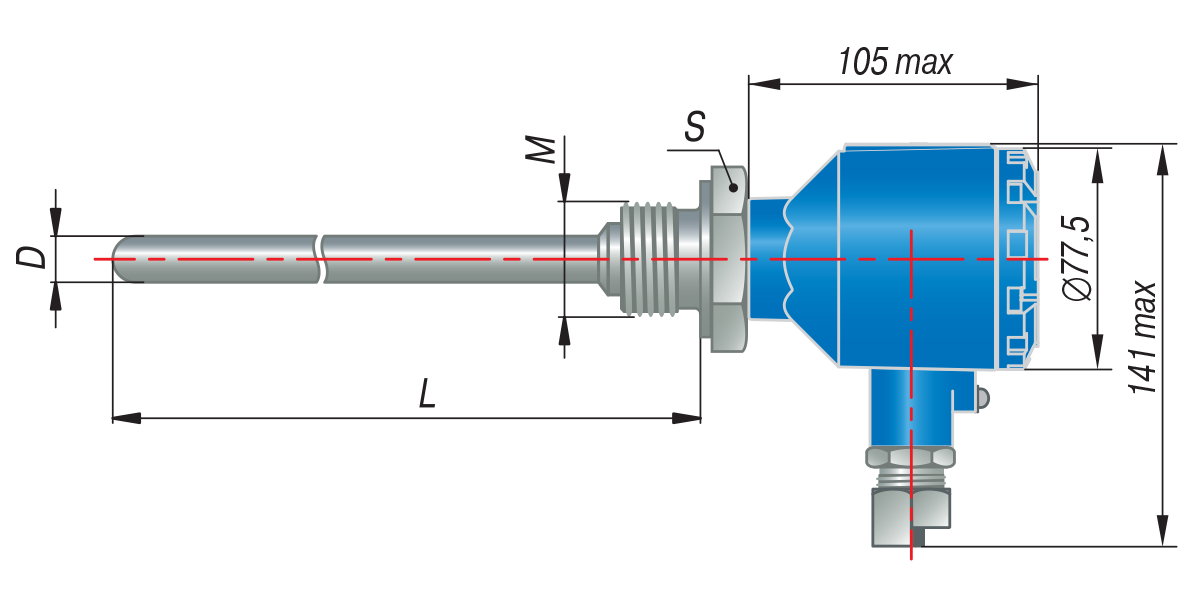

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	015	D = 8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм
	035	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм
	045	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм
	055	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
	085	D = 10 мм, M = 27 × 2 мм**, S = 32 мм
	095	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	105	D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТС045Д-Рt100.0,5.120.ЕХD-Т6[4]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6, диапазон преобразования температур: -50… +500 °С.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.

Технические характеристики

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.

В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).

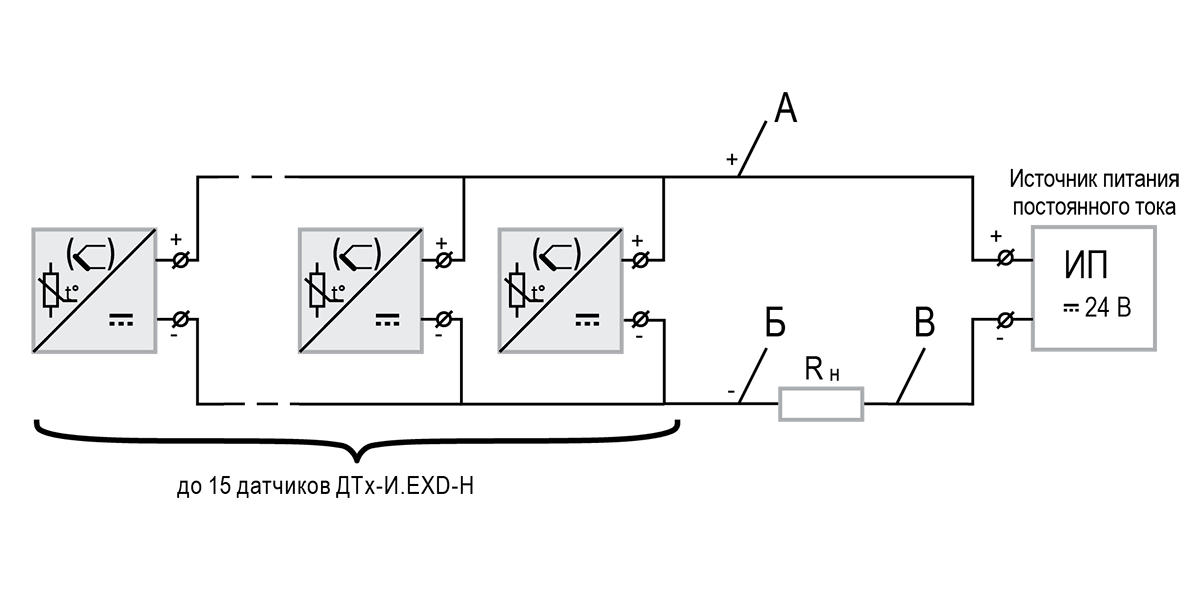

Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART

ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
