ДТПХхх5 термопары проволочные с коммутационной головкой
ДТПХхх5 термопары проволочные с коммутационной головкой
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Тип оборудования:
Датчик температуры
Тип чувствительного элемента:
Термопара
Способ подключения к датчику:
Коммутационная головка
Выходной сигнал 4-20 мА:
Отсутствует
Взрывозащита:
Отсутствует
Тип термопары (только для термопар):
Проволочная
Производитель:
Овен
Технические характеристики ДТПХхх5 термопары с коммутационной головкой
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида.
Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

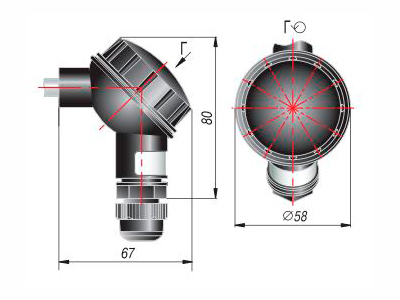

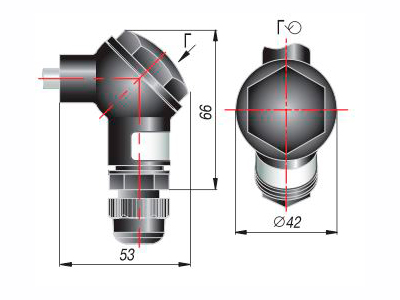

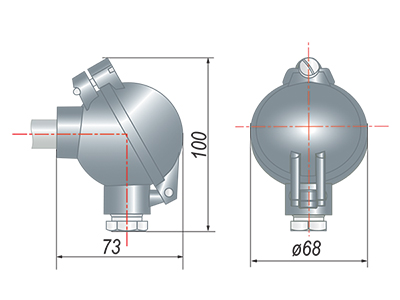

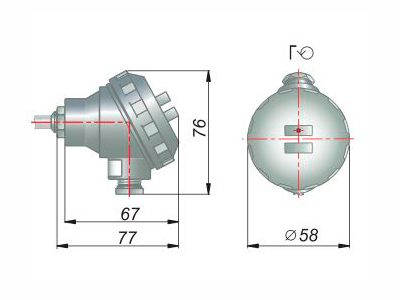

Конструктивное исполнение коммутационной головки для ДТП
|
Стандартное исполнение |
Увеличенная |
||
| Пластмассовая | Металлическая | Пластмассовая |
Металлическая |
|
|
|
|
|
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L, мм |
 |

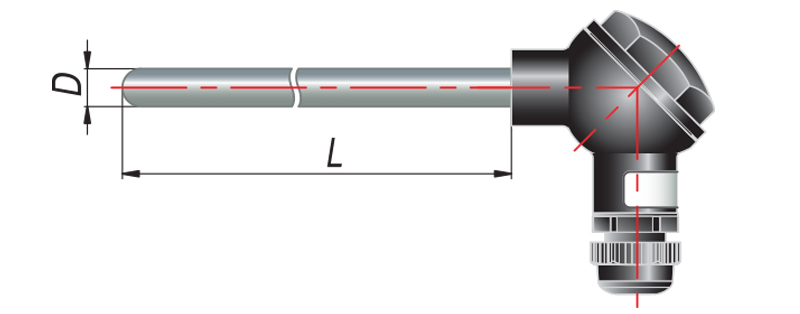

015 |
D=8 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
025 |
D=10 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) |
||
 |
035 |
D=8 мм, M=20×1,5 мм**, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
|
045 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С) |
||
|
|

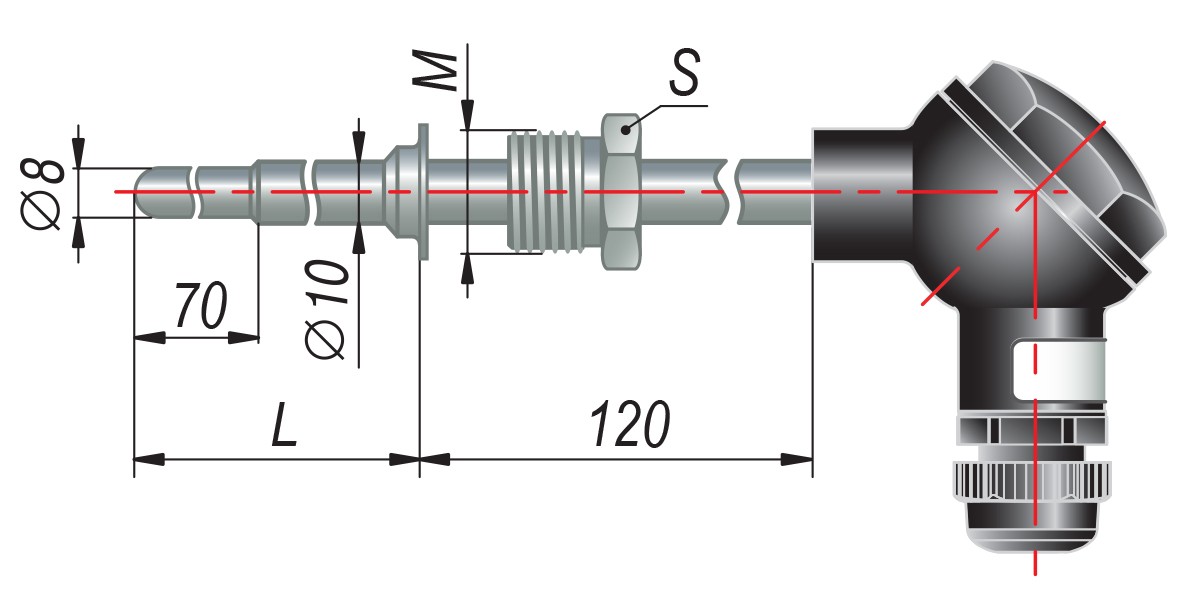

055 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 |

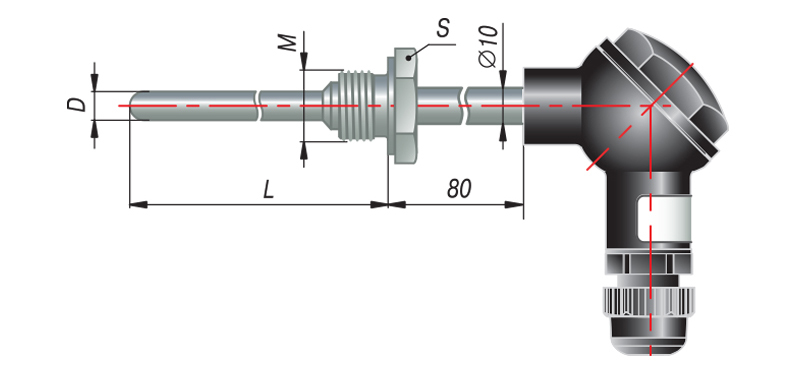

065 |
D=8 мм, M=20×1,5 мм**, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
075 |
D=10 мм, M=20×1,5 мм**, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) |
||
|
085 |
D=10 мм, M=27×2 мм**, S=32 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) |
||
 |

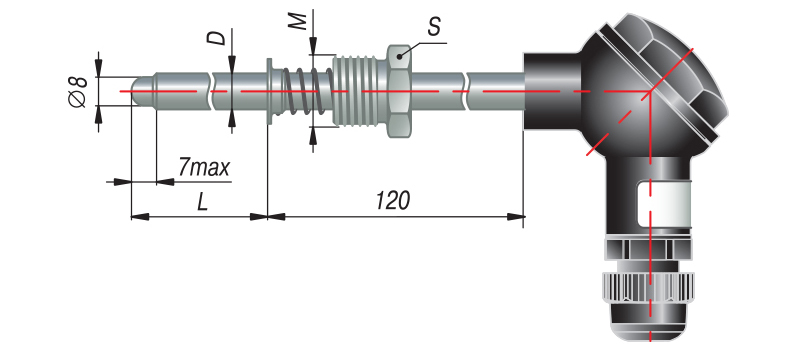

095 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм |
|
 |

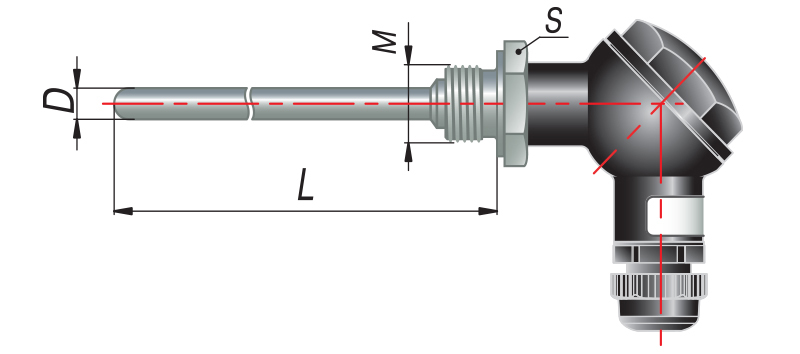

105 |
D=8 мм, M=20×1,5 мм**, S=2 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
 Подвижный штуцер |

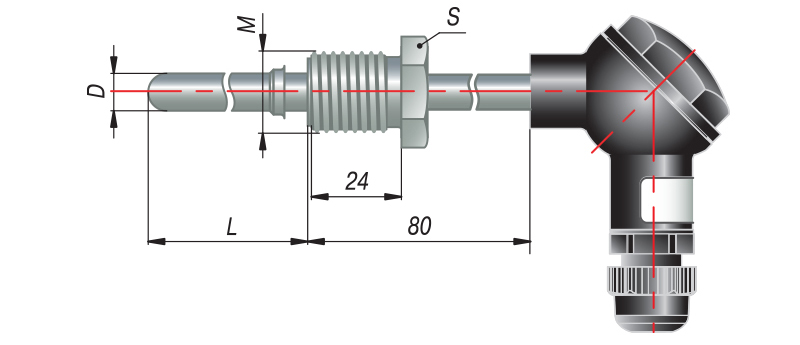

185 |
D=10 мм, M=22×1,5 мм**, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм |
80, 100, 120, 160, 180,200, 250, 320, 400 |
|
195 |
D=10 мм, M=27×2 мм**, S=27 мм |
|||
|
Подвижный штуцер |
205 |
D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм |
||
|
215 |
D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм |
|||
 Подвижный штуцер |

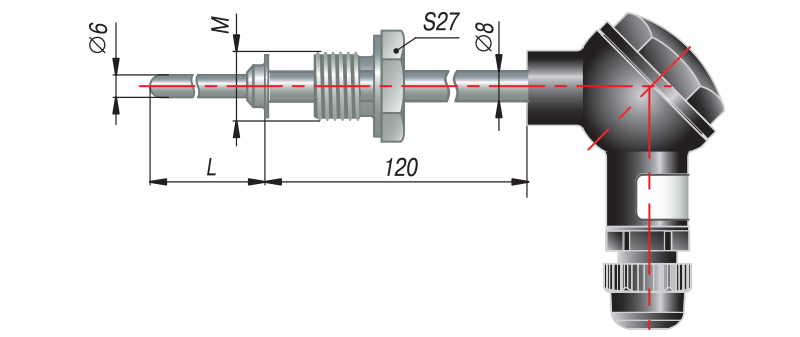

265 |
D=6 мм, M=22×1,5 мм**, S=27 мм |
ДТПL сталь 12Х18Н10Т
(-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Технические характеристики
|
Характеристика |
Значение |
|
|
ДТПLхх5 |
ДТПКхх5 |
|
|
Номинальная статическая характеристика (НСХ) |
L (ХК) хромель-копель |
K (ХА) хромель-алюмель |
|
Рабочий диапазон измеряемых температур |
-40...+600 °С |
-40…+800°С -40…+900°С |
|
Класс допуска датчика |
2 |
|
|
Условное давление |
0,4…10 МПа (в зависимости от конструктивного исполнения) |
|
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный неизолированный |
|
|
Диаметр термоэлектродной проволоки |
0,5 мм; 0,7 мм; 1,2 мм |
|
| Показатель тепловой инерции, не более: | ||
|
- с изолированным рабочим спаем |
20 с |
|
| - с неизолированным рабочим спаем | 10 с | |
|
Количество рабочих термопар в изделии |
1 или 2 |
|
|
Материал защитной арматуры |
сталь 12Х18Н10Т сталь 10Х23Н18 |
|
|
Степень защиты по ГОСТ 14254 |
IP54/IP67 |
|
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
|
Тип термоэлектрического преобразователя |
Номинальная статическая характеристика (НСХ) |
Диаметр проволоки, мм |
Температура эксплуатации, °С |
Продолжительность эксплуатации, ч |
|
ДТПК (ХА) |
хромель – алюмель |
5,0; 3,2 |
800 |
10000 |
|
1000 |
2000 |
|||
|
1200 |
100 |
|||
|
1,5 |
800 |
10000 |
||
|
1000 |
1000 |
|||
|
1100 |
200 |
|||
|
1,2 |
800 |
10000 |
||
|
1000 |
500 |
|||
|
1100 |
200 |
|||
|
0,7 |
800 |
6000 |
||
|
1000 |
300 |
|||
|
0,5 |
800 |
1000 |
||
|
1000 |
100 |
|||
|
0,3; 0,2 |
600 |
10000 |
||
|
800 |
200 |
|||
|
ДТПL (ХК) |
хромель – копель |
5,0; 3,2; 1,5 |
600 |
10000 |
|
800 |
1000 |
|||
|
1,2; 0,7 |
600 |
10000 |
||
|
800 |
500 |
|||
|
0,5 |
600 |
5000 |
||
|
0,3; 0,2 |
600 |
1000 |
