Технические характеристики ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga ХИскробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1…Т6 |
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

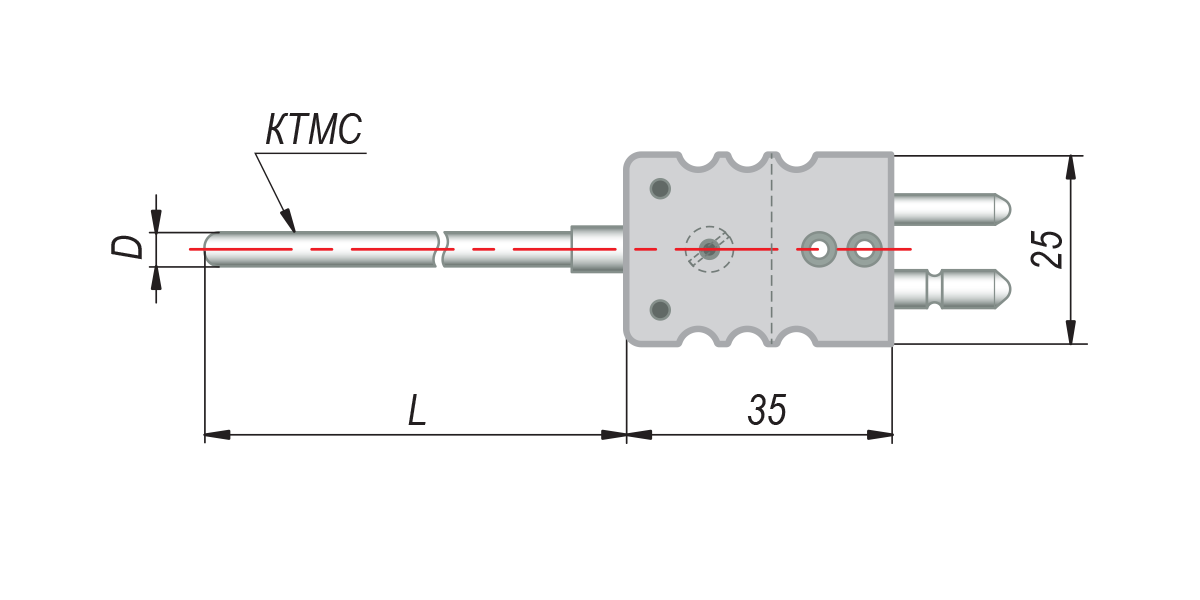

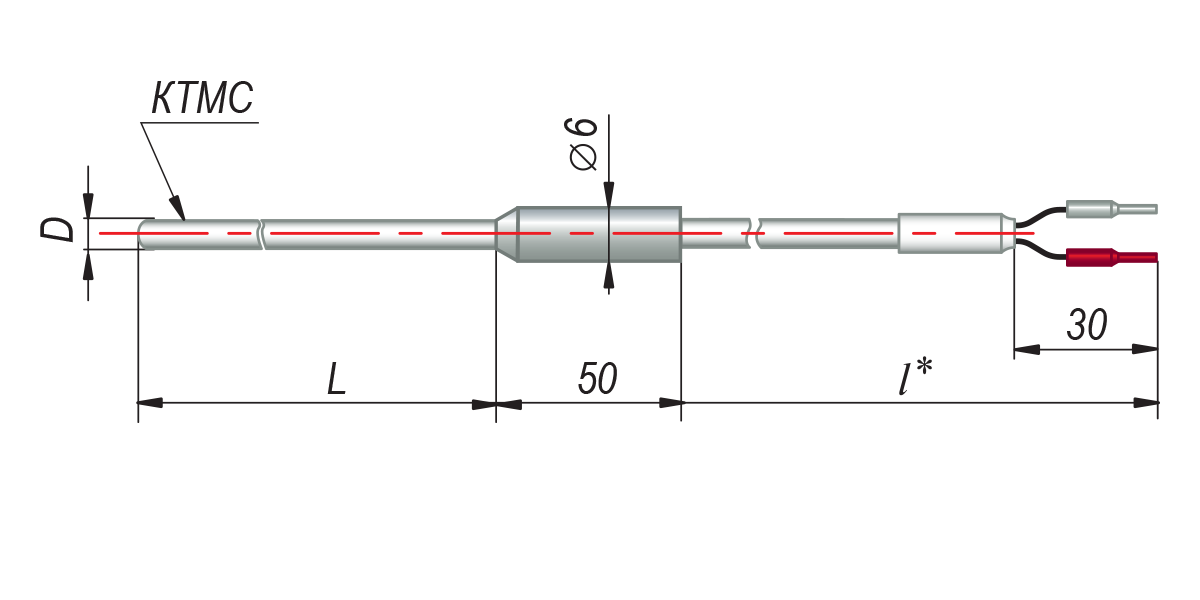

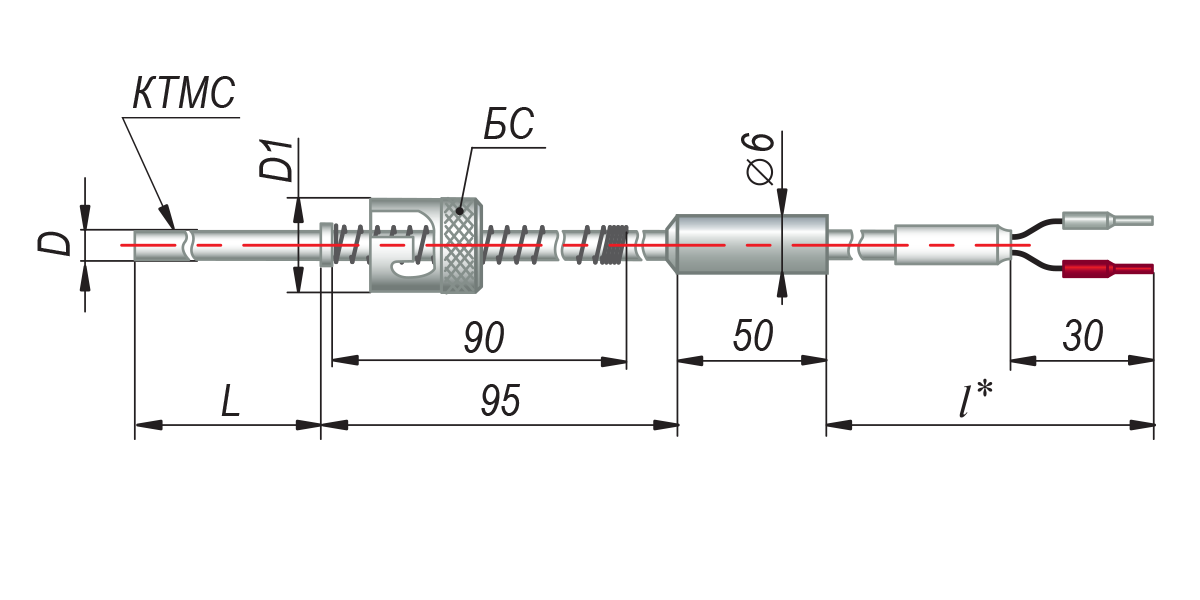

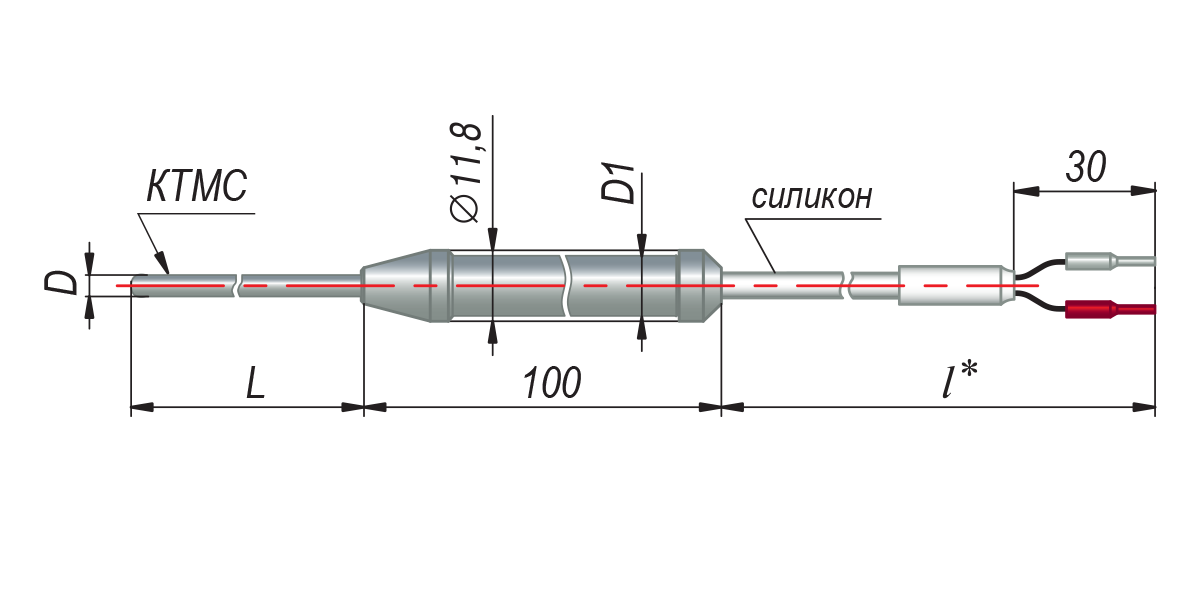

Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)
Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
174 |
D = 2,0 мм D1 = 10 мм |
ДТПК сталь AISI321 (-40…+400 °C)
ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
60, 80, 100, 120, 160, 200, 250, 320 |
|
184 |
D = 3,0 мм D1 = 10 мм |
|||
|
|
444 |
D = 4,5 мм |
ДТПК сталь AISI310 (-40…+900 °C)
ДТПJ сталь AISI316 (-40…+600 °C)
ДТПN сплав Nicrobell D (-40…+1250 °C) |
60...30000, кратно 10 |
|
454 |
D = 1,5 мм |
ДТПК сталь AISI321 (-40…+800 °C) |
||
|
334 |
D = 2,0 мм |
|||
|
344 |
D = 3,0 мм |
ДТПL сталь 12Х18Н10Т (-40…+400 °С)
ДТПК сталь AISI321 (-40…+800 °C)
ДТПJ сталь AISI316 (-40…+600 °C) |
||
|
|
464 |
D = 3,0 мм D1 = 7,2 мм БС7 |
ДТПL сталь 12Х18Н10Т (-40…+400 °С)
ДТПК сталь AISI321 (-40…+400 °C)
ДТПJ сталь AISI316 (-40…+400 °C) |
10...100, кратно 10 |
|
234 |
D = 4,5 мм D1 = 12,5 мм БС12 |
ДТПJ сталь AISI316 (-40…+400 °C)
ДТПК сталь AISI310 (-40…+400 °C) |
||
 |
364 |
D = 1,5 мм |
ДТПК сталь AISI321 (-40…+800 °C) |
60, 100...30000, кратно 10 |
|
374 |
D = 2,0 мм |
|||
|
384 |
D = 3,0 мм |
|||
 |
284 |
D = 4,5 мм |
ДТПJ сталь AISI316 (-40…+600 °C)
ДТПN сплав Nicrobell D (-40…+1000 °C)
ДТПК сталь AISI310 (-40…+900 °C) |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
Примечание: БС – байонетное соединение
Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС
Кабель термопарный тип К (ХА), хромель-алюмель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|
Провод термопарный К 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Класс допуска 1 |
-40…+200 °С |
4,6 мм |
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
Кабель СФКЭ ХК 2×0,5 |
Многожильный Сечение проводов 0,5 мм2 Изоляция – стеклонить Изоляция – фторопласт Класс допуска 2 |
-40…+185 °С |
3,0/4,5 |
Кабель термопарный тип N (HH), нихросил-нисил
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|
Провод термопарный N 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Класс допуска 1 |
-40…+200 °С |
4,6 мм |
Кабель термопарный тип J (ЖК), железо-константан
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция – стекловолокно Наружная оболочка - экран стальной AISI304 Класс допуска 1 |
-40…+400 °С |
3,3 мм |
|
Провод термопарный J 2×0,22 СС 4,2 мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция и наружная оболочка - термостойкий силикон Класс допуска 1 |
-40…+200 °С |
4,2 мм |
