Технические характеристики ДТПК термопары на основе КТМС с кабельным выводом
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
Ассортиментный ряд термопар ОВЕН с КТМС включает в себя
|

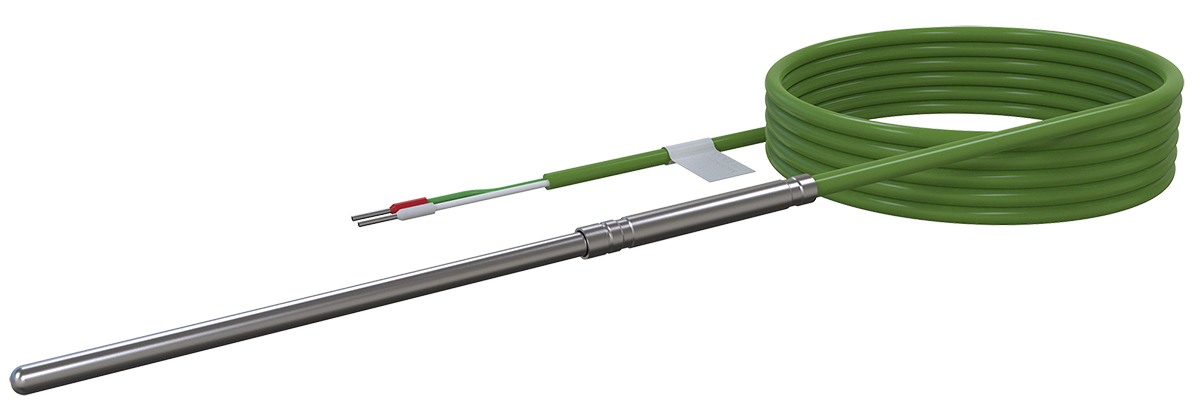

Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031. |
|

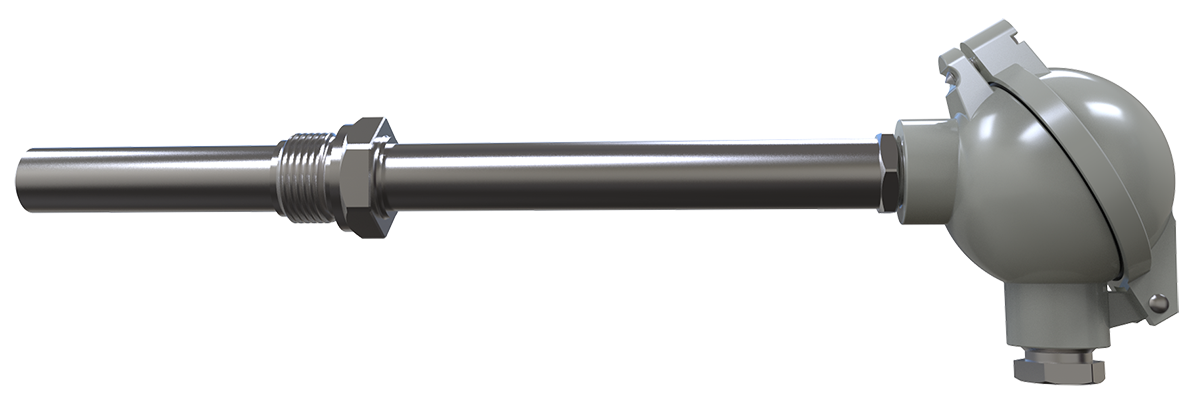

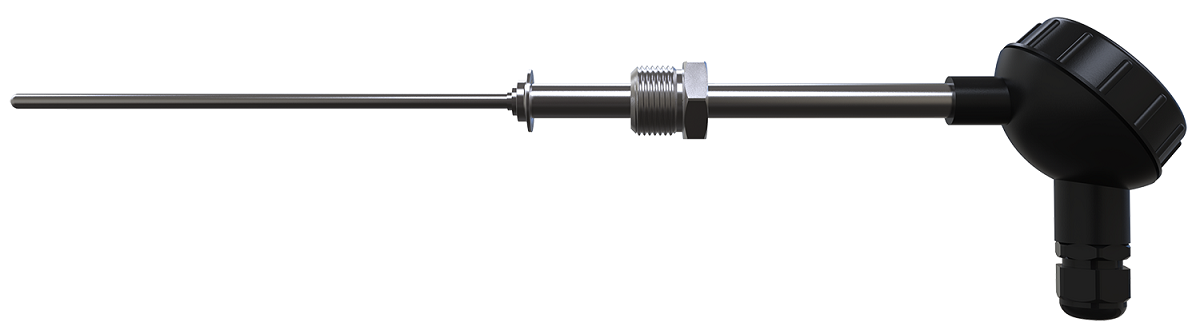

Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли. |
|
Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п. |
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами
- низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- выдерживают большие рабочие давления (до 150 МПа);
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

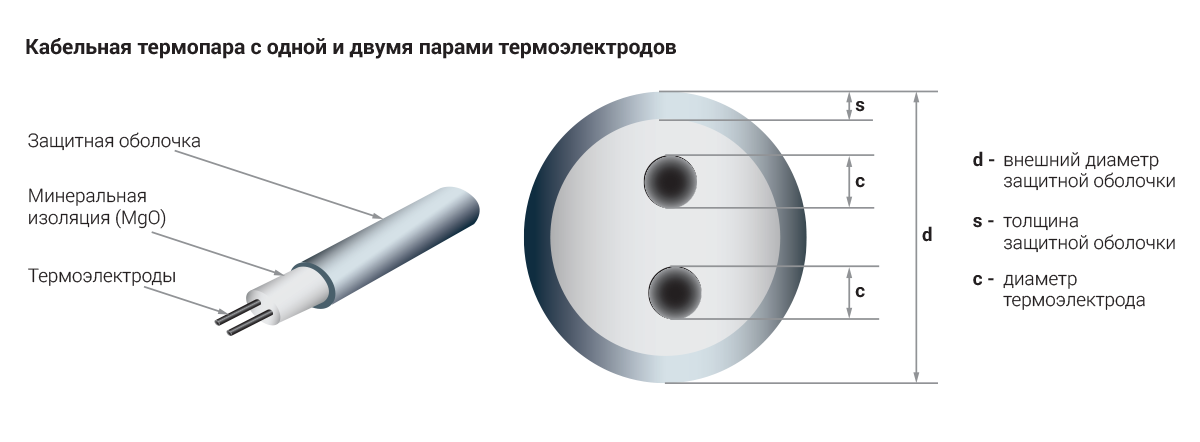

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.
|
Параметр |
Значение |
|||||
|
Наружный диаметр защитной оболочки, d, мм |
1,5 |
2,0 |
3,0 |
4,5 |
||
|
Количество термоэлектродов |
2 |
2 |
2 |
4 |
2 |
4 |
|
Диаметр термоэлектродов C, мм |
0,25 |
0,33 |
0,48 |
0,46 |
0,74 |
0,69 |
|
Толщина защитной оболочки, S, мм |
0,18 |
0,23 |
0,33 |
0,33 |
0,51 |
0,51 |
|
Тип ТП |
Класс допуска |
Тр, °С |
Тн, °С |
Материал защитной оболочки КТМС |
Диаметр оболочки, |
Давление |
Исполнение спая |
Кабельный вывод |
|
ДТПК (ХА) |
1 |
-40…+800 |
600 |
сталь AISI 321 |
1,5; 2,0; 3,0 |
10 МПа |
Изолированный или неизолированный |
Силикон С |
|
-40…+900 |
700 |
сталь AISI 310 |
4,5 |
Показатель тепловой инерции (без защитного чехла)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):
|
Вид рабочего спая |
Показатель тепловой инерции термопреобразователя, с |
||||||
|
d = 0,5 |
d = 1,0 |
d=1,5; 2,0 |
d = 3,0 |
d = 4,0 |
d = 4,5 |
d = 5,0 |
|
|
Изолированный от оболочки |
0,2 |
0,5 |
1,0 |
2,0 |
3,0 |
3,0 |
4,0 |
|
Неизолированный от оболочки |
< 0,1 |
0,2 |
0,5 |
1,5 |
2,0 |
2,0 |
3,0 |
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

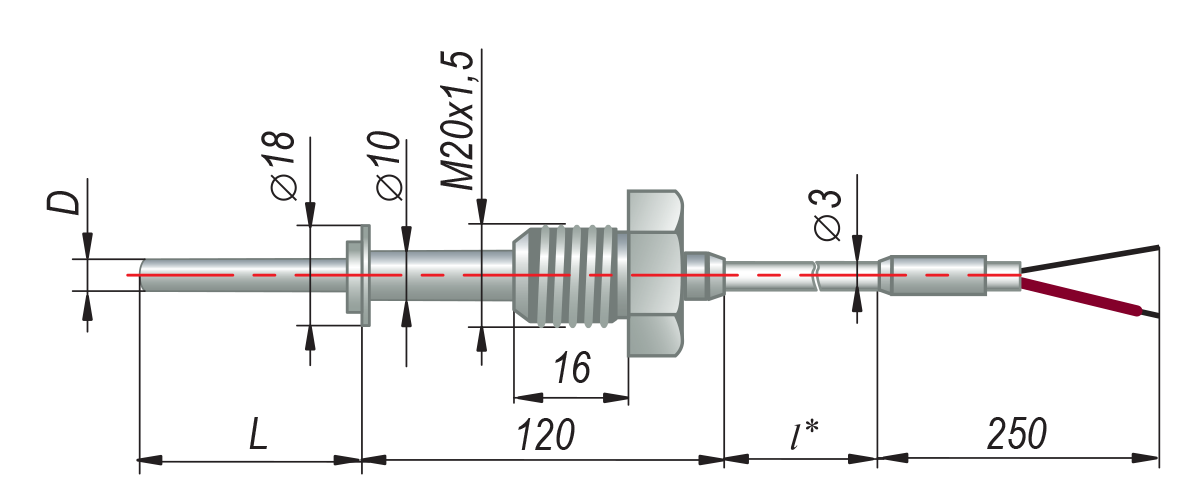

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254
Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводом l (силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный вывод l из зоны высоких температур.
|
Конструктивное исполнение |
Модель |
Параметры |
Диаметр КТМС |
Материал |
Длина монтажной части L, мм |
Длина вывода КТМС L1, мм |
|
|
254 |
D = 8 мм M = 20×1,5 мм (накидная) |
3 мм |
ДТПК (-40…+800 °С) Материал защитной арматуры: сталь 12Х18Н10Т Материал оболочки КТМС: сталь AISI 321 |
80 |
60…100 000, кратно 10 мм |

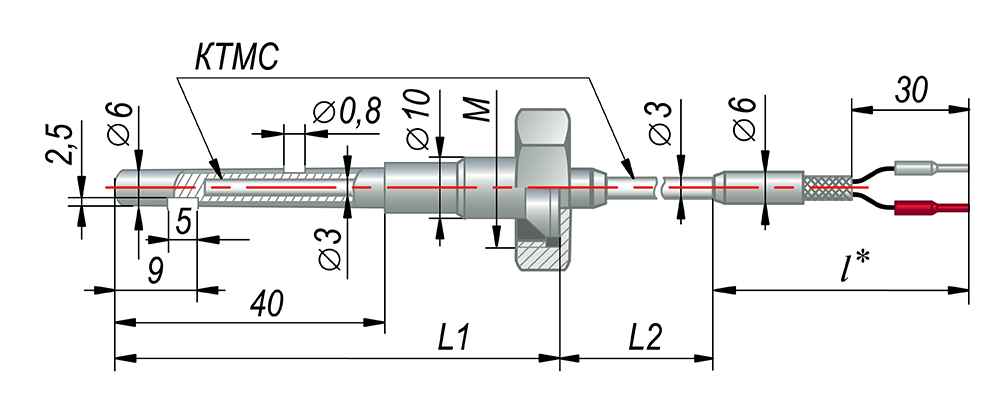

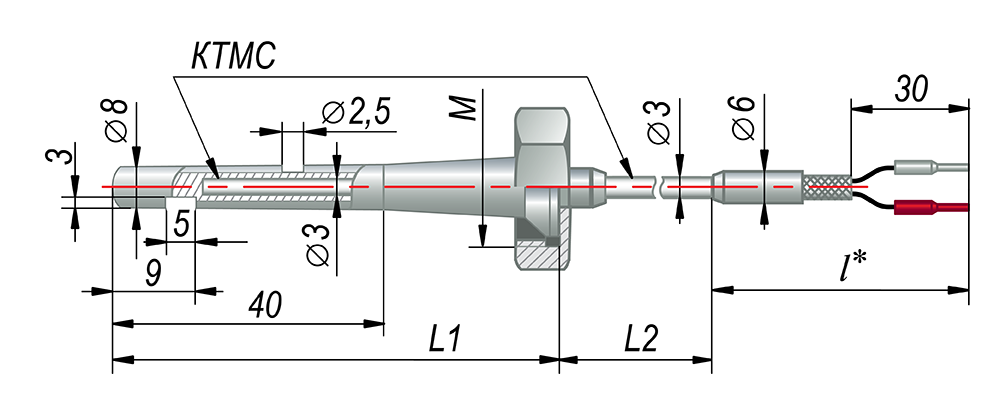

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.264 и 274
Предназначены для измерения температуры высокоскоростных газовых потоков (до 180 м/с; Ру среды – 0,25 МПа для ДТПК264; 0,15 МПа для ДТПК274) в газотурбинных установках и двигателях внутреннего сгорания.
|
Конструктивное исполнение |
Модель |
Параметры |
Диаметр КТМС |
Материал |
Длина монтажной части L, мм |
Длина вывода КТМС L1, мм |
|
|
264 |
D = 8 мм M = 20×1,5 мм (накидная) |
3 мм |
ДТПL (-40…+600 °С) Материал защитной арматуры: сталь 12Х18Н10Т Материал оболочки КТМС: 12Х18Н10Т ДТПК (-40…+800 °С) Материал защитной арматуры: сталь 12Х18Н10Т Материал оболочки КТМС: сталь AISI 321 |
80 |
60…100 000, кратно 10 мм |
|
|
274 |
D = 6 мм M = 20×1,5 мм (накидная) |
60, 80, 100, 200 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
Примечание: БС – байонетное соединение
Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС
Кабель термопарный тип К (ХА), хромель-алюмель|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|

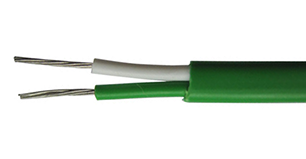

Провод термопарный К 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Класс допуска 1 |
-40…+200 °С |
4,6 мм |
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|

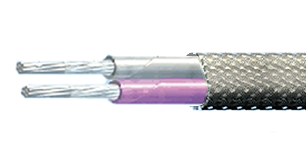

Кабель СФКЭ ХК 2×0,5 |
Многожильный Сечение проводов 0,5 мм2 Изоляция – стеклонить Изоляция – фторопласт Класс допуска 2 |
-40…+185 °С |
3,0/4,5 |
Кабель термопарный тип N (HH), нихросил-нисил
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|

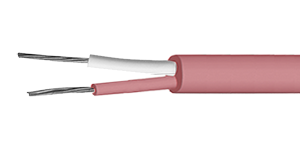

Провод термопарный N 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Класс допуска 1 |
-40…+200 °С |
4,6 мм |
Кабель термопарный тип J (ЖК), железо-константан
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|

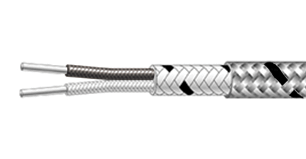

Провод термопарный ЖК×2 0,22 ННЭ 3,3мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция – стекловолокно Наружная оболочка - экран стальной AISI304 Класс допуска 1 |
-40…+400 °С |
3,3 мм |
|

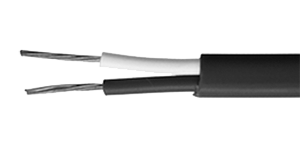

Провод термопарный J 2×0,22 СС 4,2 мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция и наружная оболочка - термостойкий силикон Класс допуска 1 |
-40…+200 °С |
4,2 мм |
