Кабели к термопреобразователям сопротивления

Цена от: 36.00 р.

Есть в наличии

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Применяется для подсоединения к вторичным приборам термопреобразователей сопротивления ДТС.

Краткие характеристики:

Производитель:
Овен

Технические характеристики кабелей к термопреобразователям сопротивления

С ДТС моделей хх4 используется для удлинения кабельного вывода, с ДТС моделей хх5 поставляется отдельно.

Модель	Конструктивное исполнение	Электрическое сопротивление жил на 1 км провода, Ом, не более	Кол-во жил и сечение, кв. мм	Тип схемы подключения датчика	Внешний диаметр, мм
Кабели к ДТСхх4 (поставляются только в составе ДТС в качестве кабельного вывода)
МГТФЭ 3×0,12	1 - токопроводящие жилы (медная луженая проволока) 2 - изоляция (фторопласт) 3 - экран (медная луженая проволока)	174,4	3×0,12	2- или 3-проводная	2,5
МГТФЭ 4×0,12			4×0,12	4-проводная	2,5

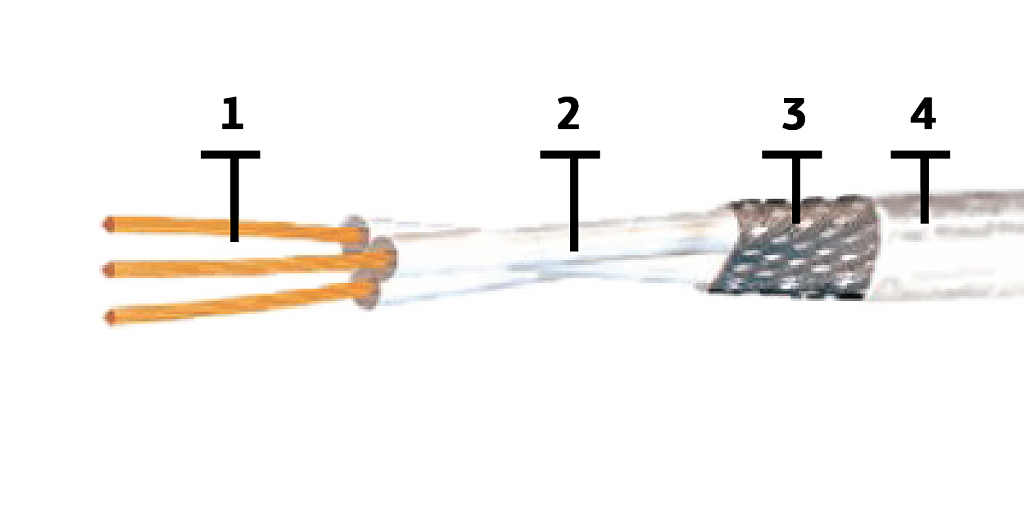

МГТФЭС 3×0,12	1 - токопроводящие жилы (медная луженая проволока) 2 - изоляция (фторопласт) 3 - экран (медная луженая проволока) 4 - оболочка (силикон)		3×0,12	2- или 3-проводная	4,0
МГТФЭС 4×0,12			4×0,12	4-проводная	4,0
Кабели к ДТСхх5 (поставляются отдельно)
МКЭШ 3×0,35	1 - токопроводящие жилы (медная луженая проволока) 2 - изоляция (ПВХ пластикат) 3 - экран (медная проволока) 4 - оболочка (ПВХ пластикат)	54,2	3×0,35	2- или 3-проводная	7,7
МКЭШ 3×0,5		40,7	3×0,5		8,0
МКЭШ 3×0,75		25,2	3×0,75		8,5
МКЭШ 5×0,75		25,2	5×0,75	4-проводная	10,0
МКШ 3×0,35	1 - токопроводящие жилы (медная луженая проволока) 2 - изоляция (ПВХ пластикат) 3 - оболочка (ПВХ пластикат)	54,2	3×0,35	2- или 3-проводная	6,9
МКШ 3×0,5		40,7	3×0,5		7,2
МКШ 3×0,75		25,2	3×0,75		7,7

При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом.
